10776 - DB55 Planter (24 Rows, 70cm spacing) (Russian) - 10Sep18
41 - Электросистема — ExactEmerge™

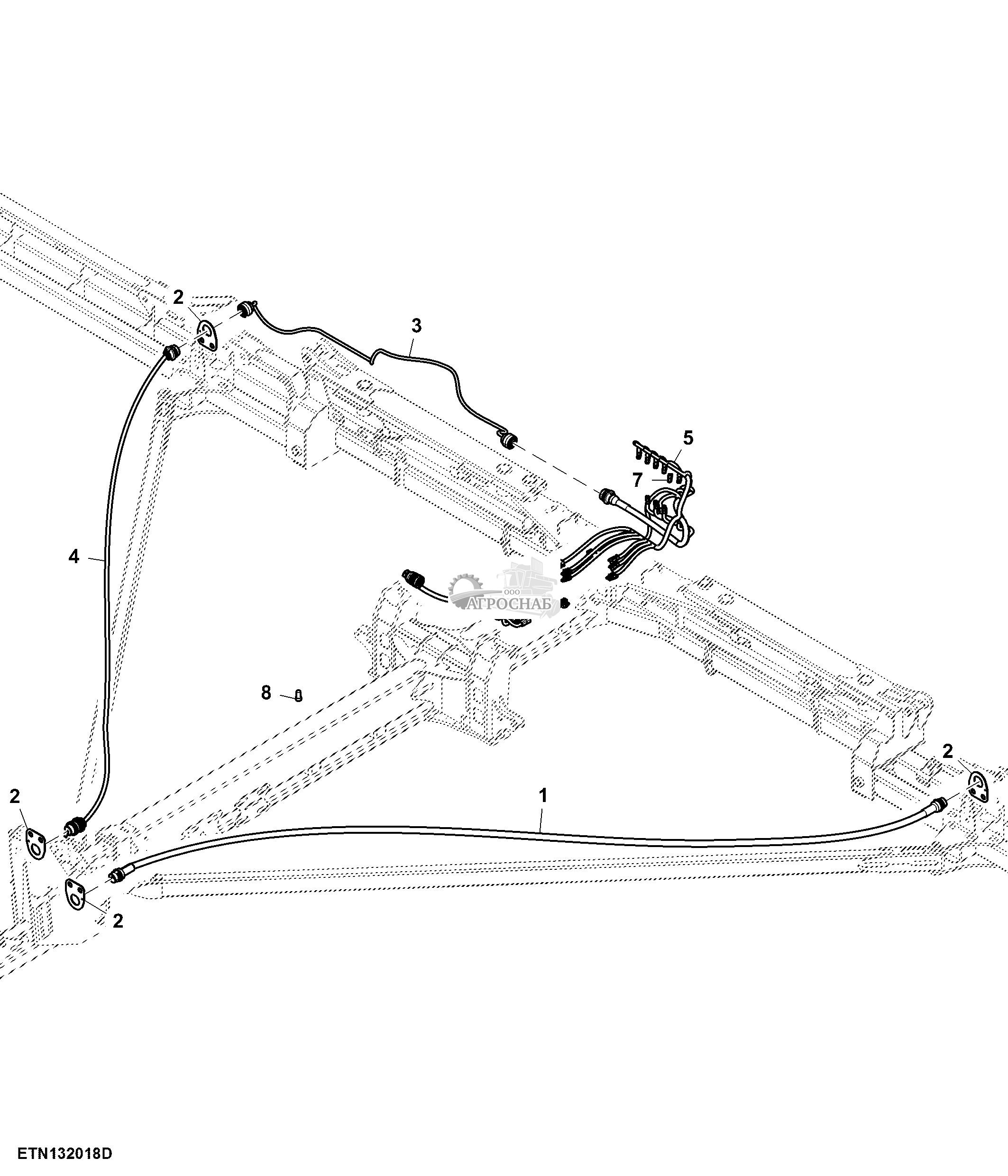

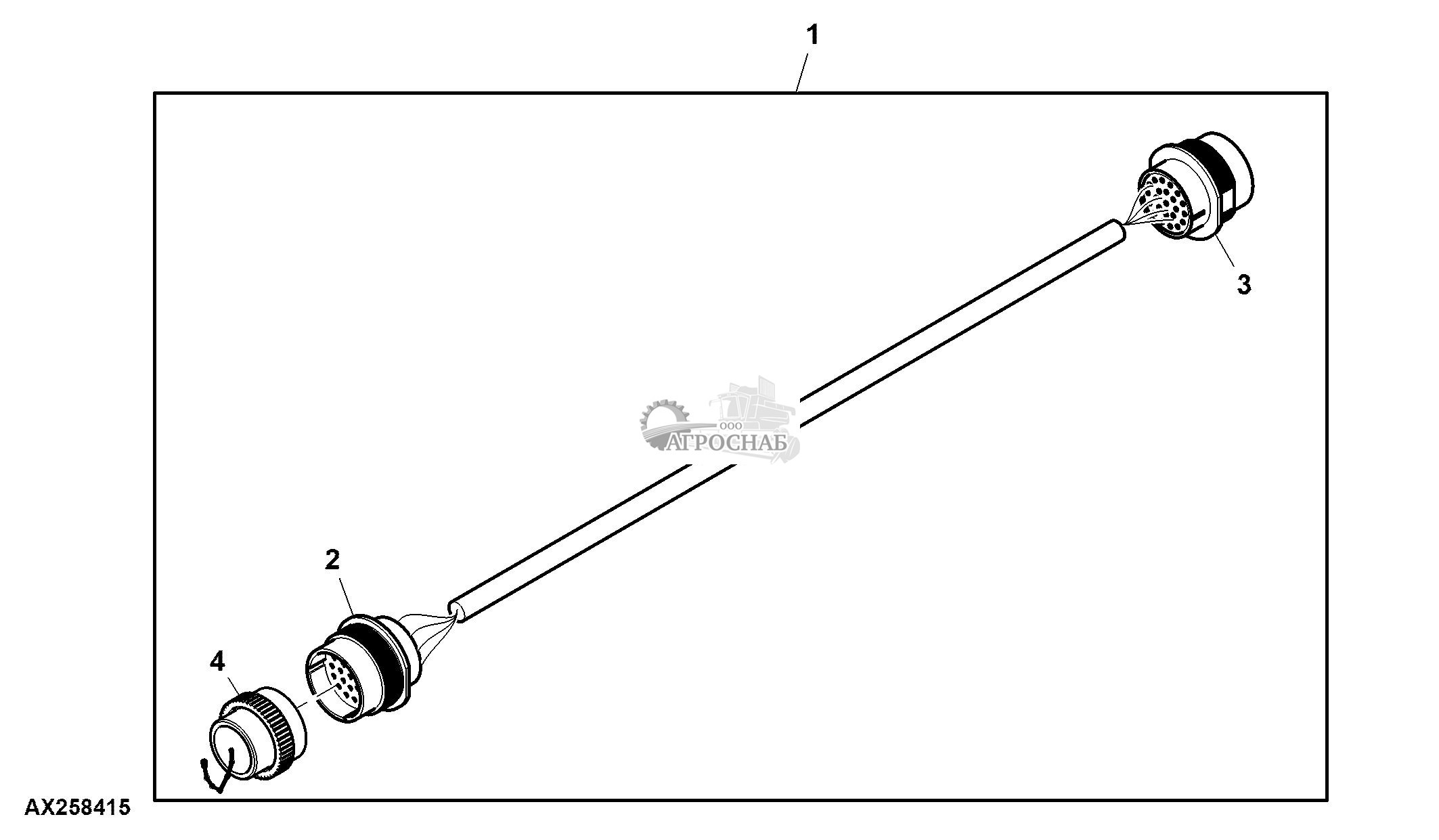

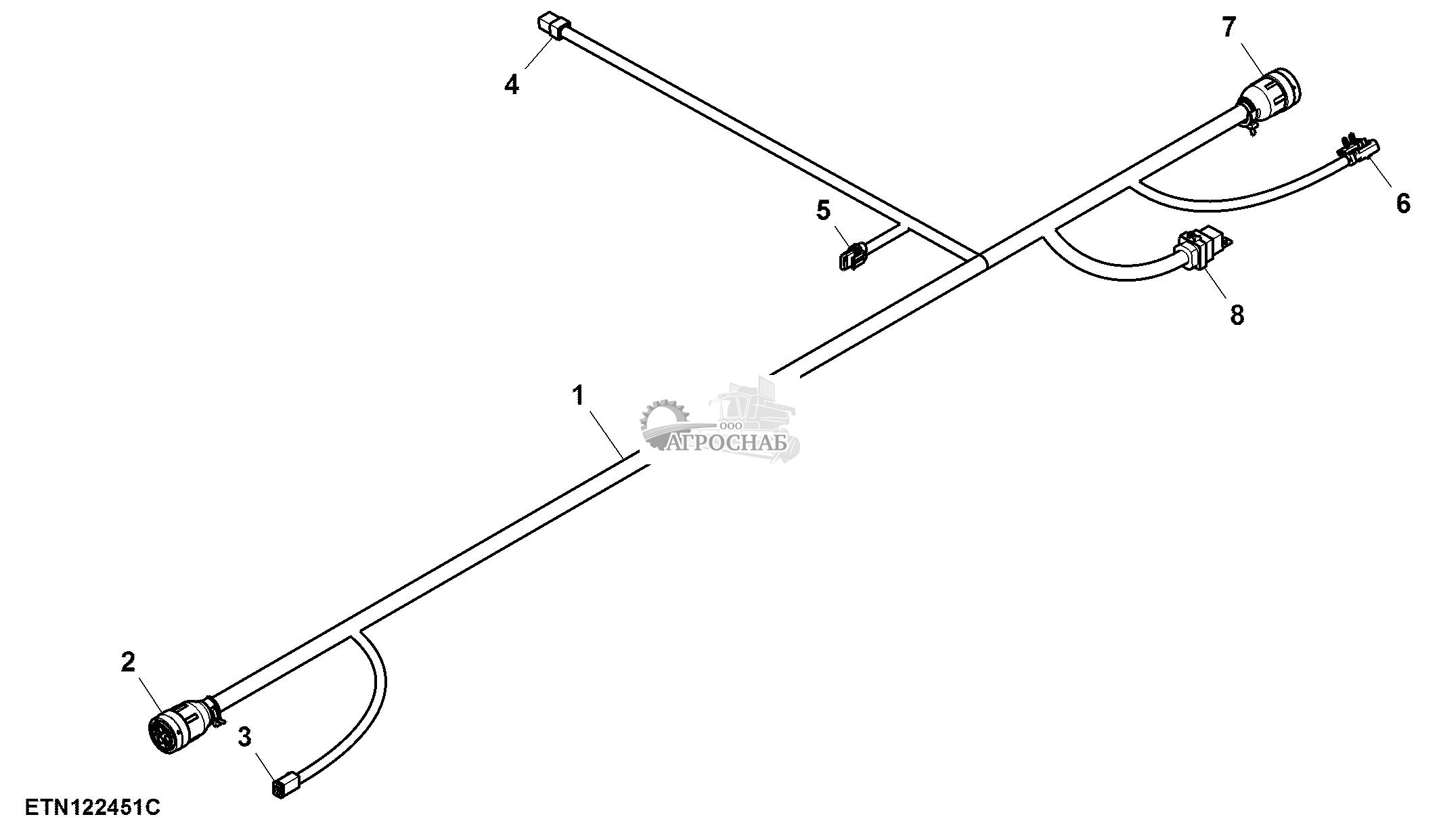

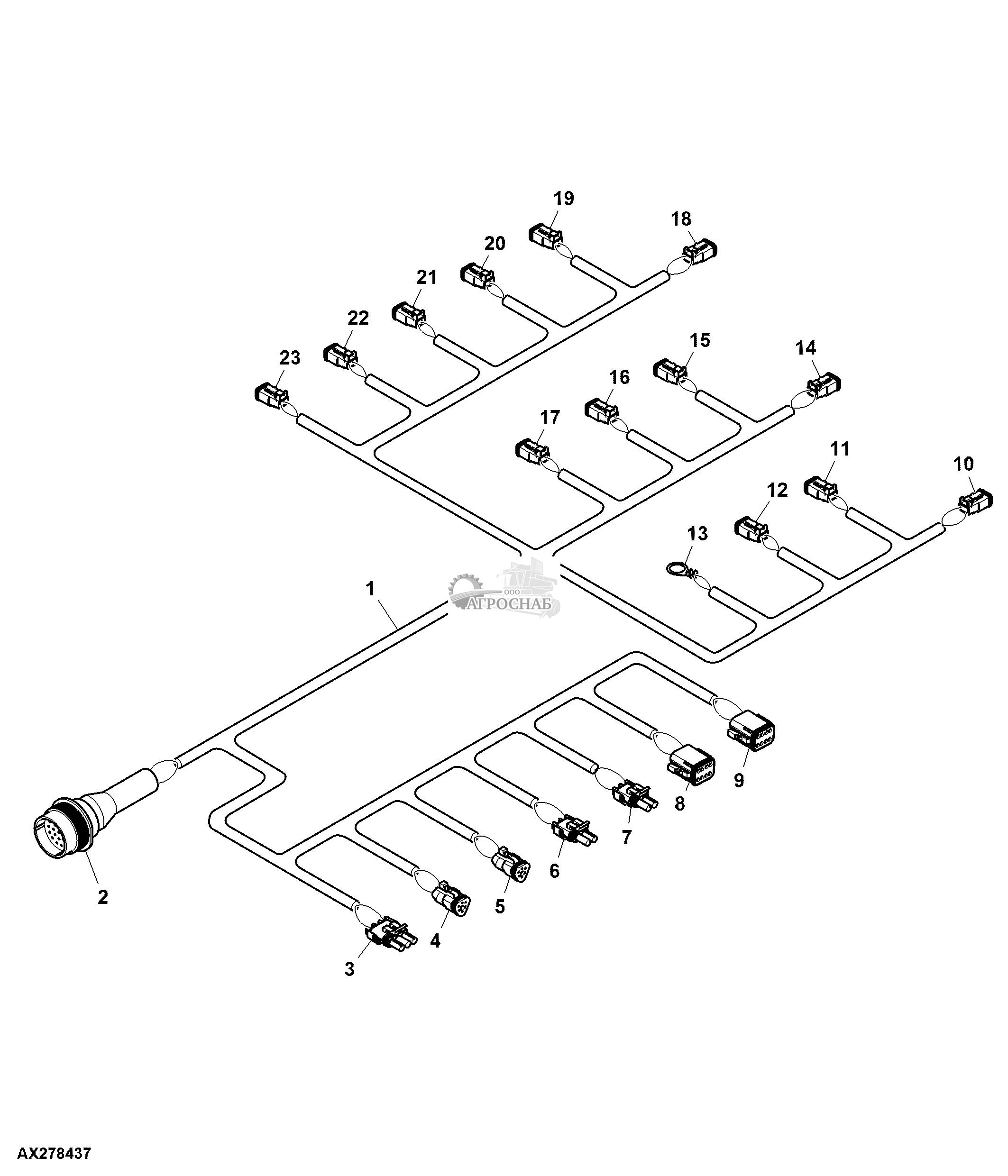

Основные жгуты проводов
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA84954 | Жгут проводов | 1 | Left | ||
| 2 | AA84955 | Жгут проводов | 1 | Right | ||
| 3 | AA84956 | Жгут проводов | 1 | Center | ||
| 4 | AA93424 | Жгут проводов | 1 | SUB FOR AA84957 Жгут проводов питания | ||
| 5 | H224073 | Обвязной хомут | 39 | |||
| 6 | 14M7296 | Фланцевая гайка | 6 | M10 | ||
| 7 | 19M7786 | Винт | 6 | M10 X 30 | ||
| 8 | N380408 | Скоба | 6 |

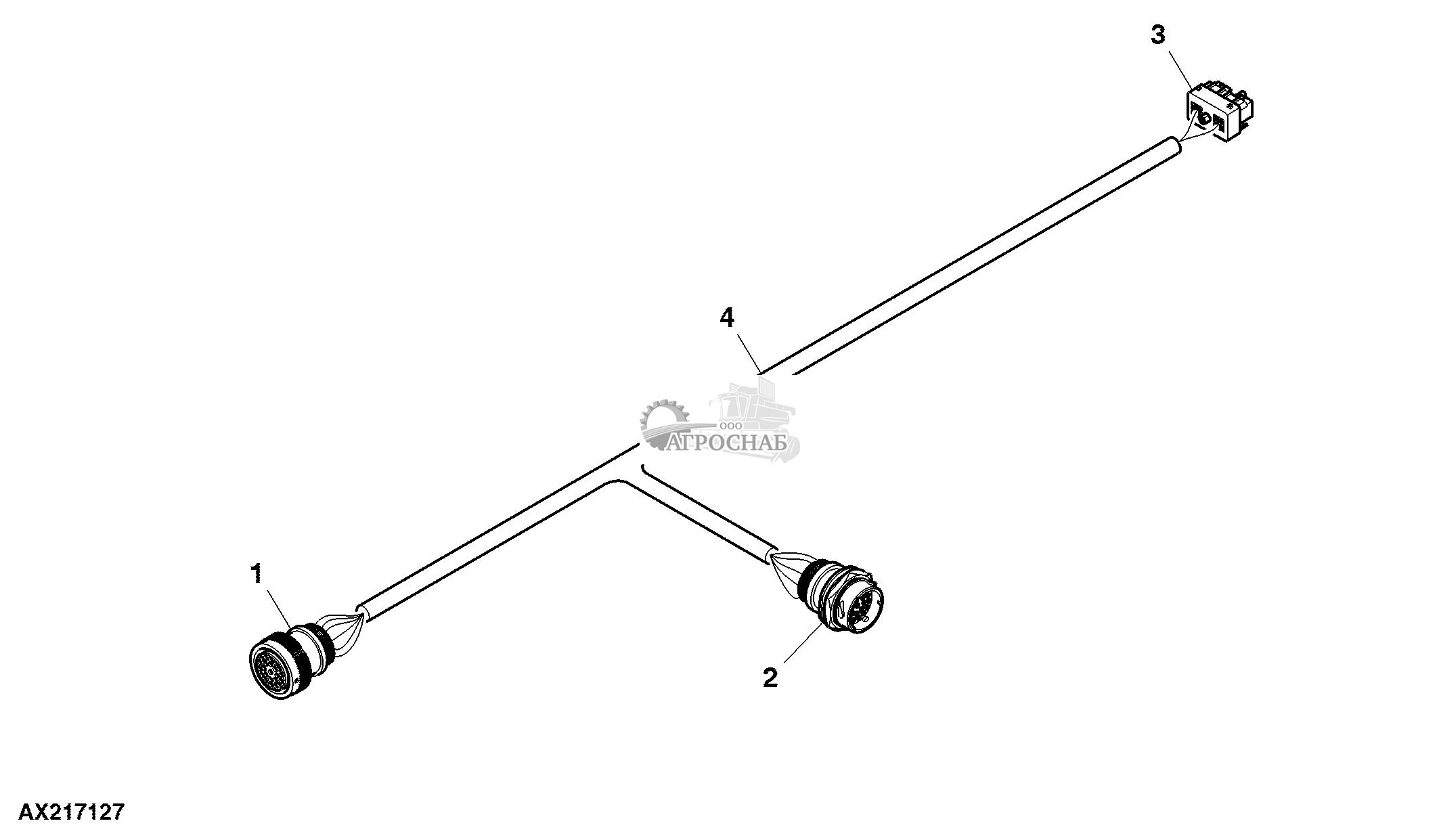

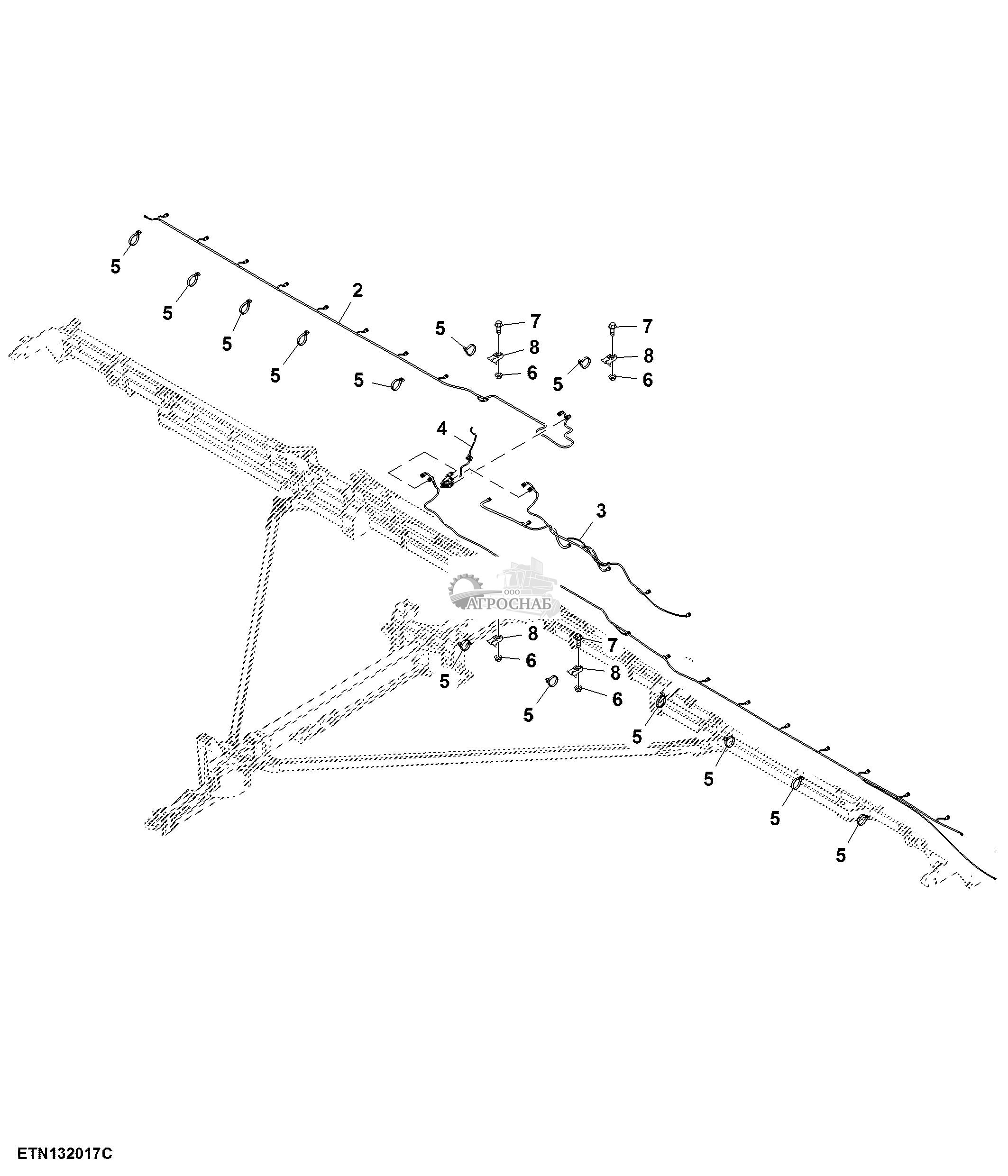

Жгут проводов крыла, правая сторона
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 57M11789 | Корпус электр. разъема | 1 | Row 16 | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| 2 | 57M11789 | Корпус электр. разъема | 1 | Row 17 | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| 3 | 57M11789 | Корпус электр. разъема | 1 | Row 18 | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| 4 | 57M11789 | Корпус электр. разъема | 1 | Row 19 | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| 5 | 57M11789 | Корпус электр. разъема | 1 | Row 20 | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 6 | 57M11789 | Корпус электр. разъема | 1 | Row 21 | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| 7 | 57M11789 | Корпус электр. разъема | 1 | Row 22 | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| 8 | 57M11789 | Корпус электр. разъема | 1 | Row 23 | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| 9 | 57M11789 | Корпус электр. разъема | 1 | Row 24 | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| 10 | 57M11748 | Корпус электр. разъема | 1 | Right Wing Main | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | 57M11750 | Корпус электр. разъема | 1 | Right Generator Power | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 12 | 57M9776 | Корпус электр. разъема | 1 | CAN Terminator | ||
| 57M11134 | Корпус электр. разъема | 1 | ||||
| 13 | RE258807 | Обвязной хомут | 9 | |||
| 14 | AA84955 | Жгут проводов | 1 |

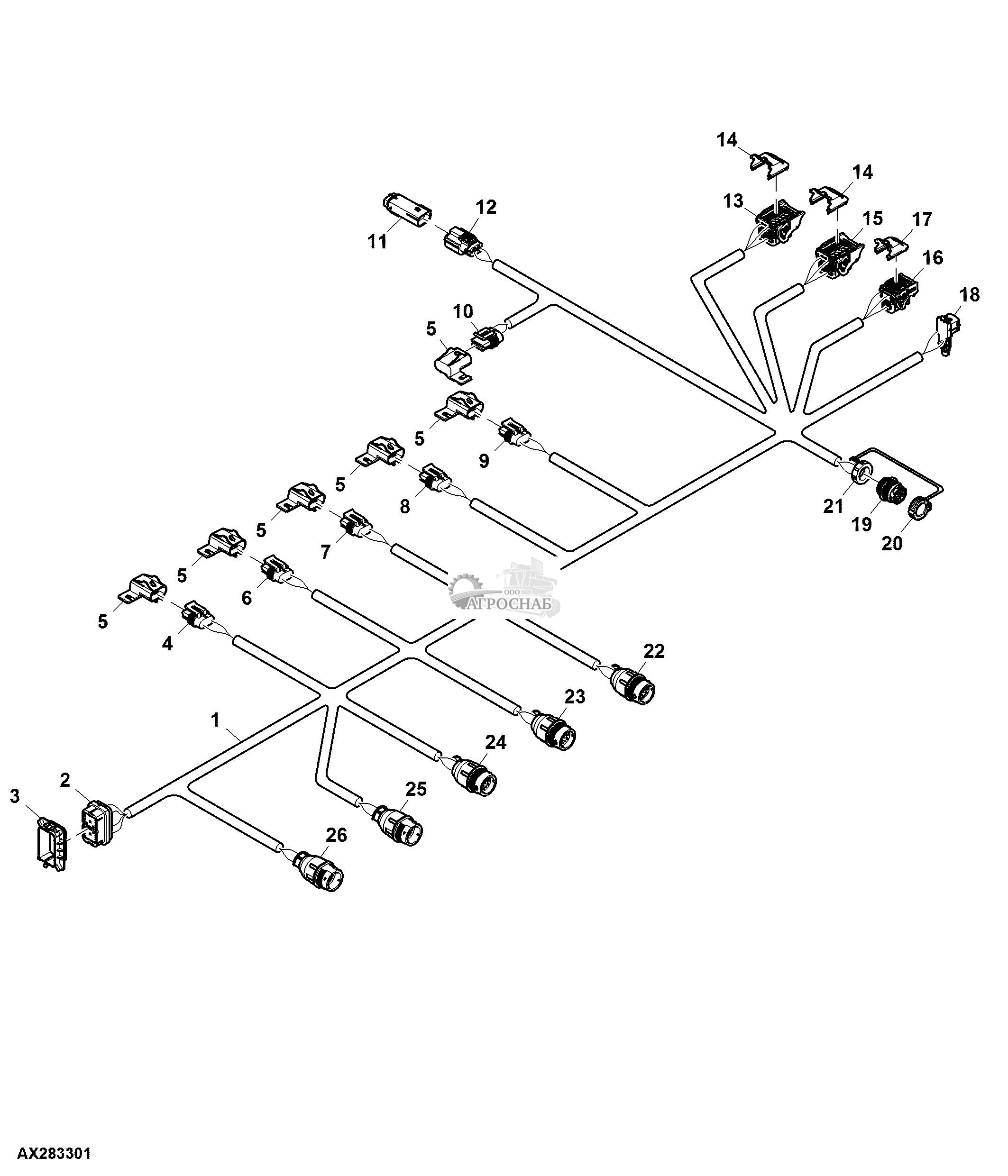

Жгут проводов крыла, левая сторона
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 57M9776 | Корпус электр. разъема | 1 | CAN Terminator | ||
| 57M11134 | Корпус электр. разъема | 1 | ||||
| 2 | 57M11789 | Корпус электр. разъема | 1 | Row 1 | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| 3 | 57M11789 | Корпус электр. разъема | 1 | Row 2 | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| 4 | 57M11789 | Корпус электр. разъема | 1 | Row 3 | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| 5 | 57M11789 | Корпус электр. разъема | 1 | Row 4 | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 6 | 57M11789 | Корпус электр. разъема | 1 | Row 5 | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| 7 | 57M11789 | Корпус электр. разъема | 1 | Row 6 | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| 8 | 57M11789 | Корпус электр. разъема | 1 | Row 7 | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| 9 | 57M11789 | Корпус электр. разъема | 1 | Row 8 | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| 10 | 57M11789 | Корпус электр. разъема | 1 | Row 9 | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | 57M11748 | Корпус электр. разъема | 1 | Left Main | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 12 | 57M11750 | Корпус электр. разъема | 1 | Left Generator Power | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 13 | 57M8012 | Узел электрич. разъема | 1 | Height Switch | ||
| 57M8013 | Блок. устр. эл. разъема | 1 | ||||
| 57M11287 | Вспом. электр. разъем | 9 | ||||
| 14 | RE258807 | Обвязной хомут | 9 | |||
| 15 | AA84954 | Жгут проводов | 1 |

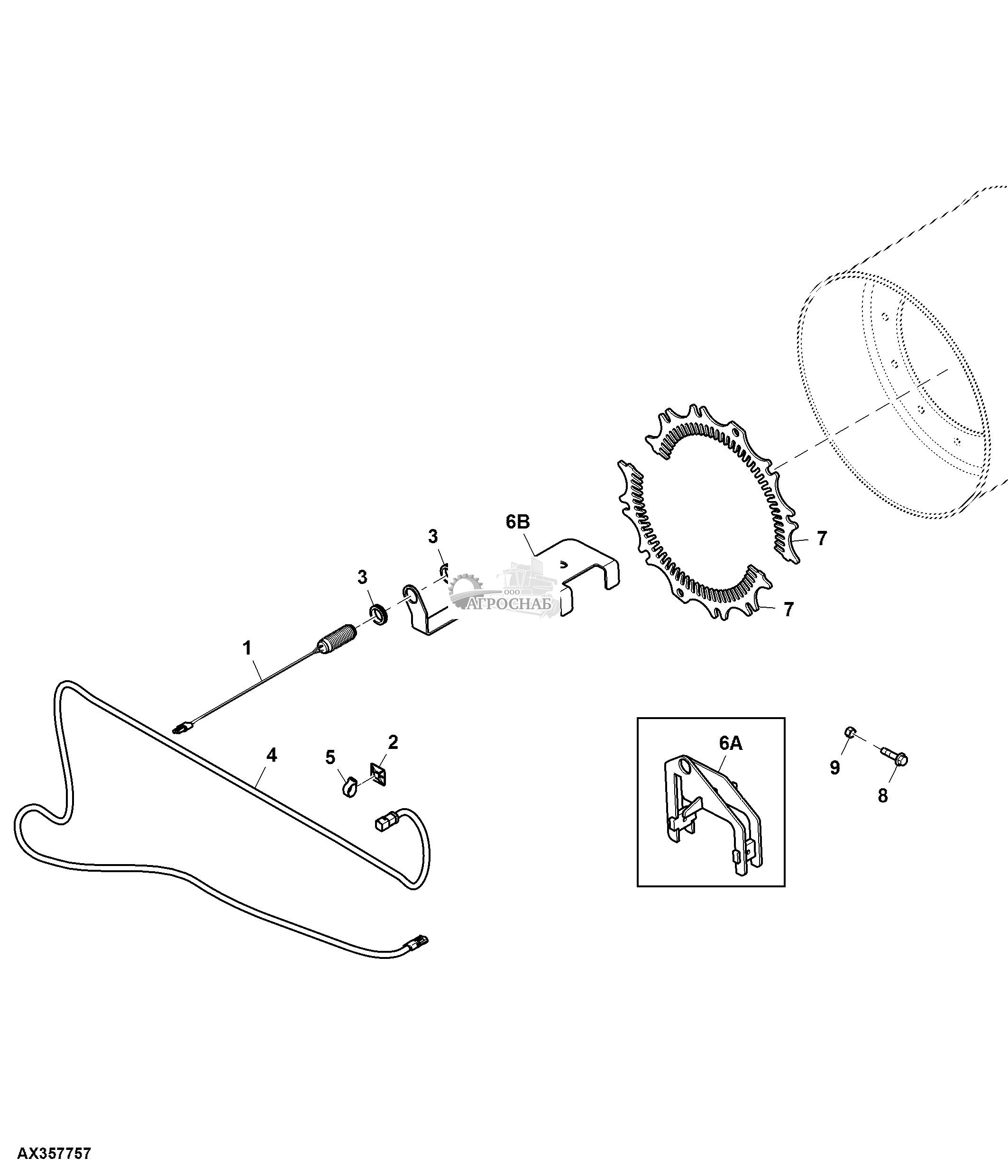

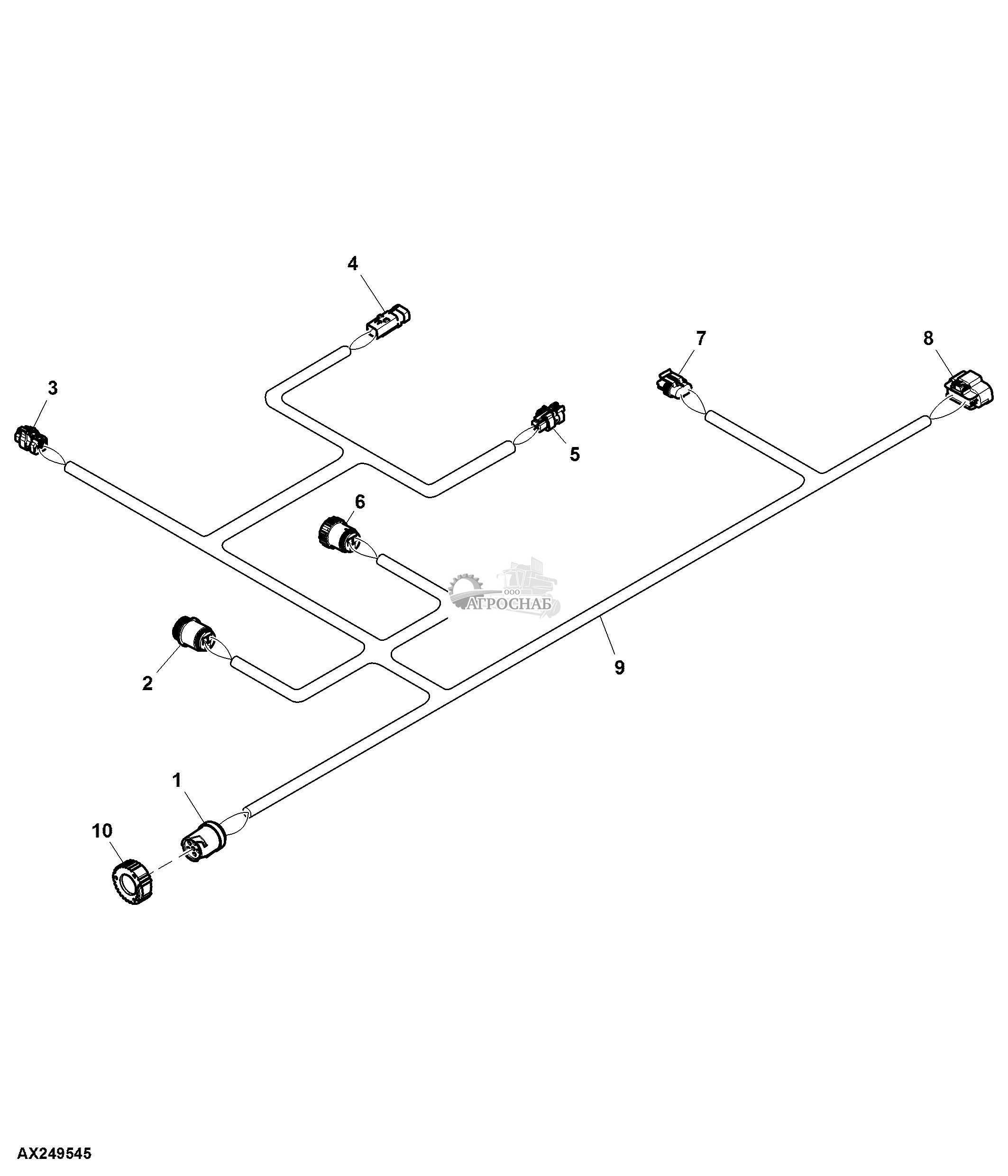

Wheel Motion Sensor and Harness(Колесо датчиком движения и проводов)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
|---|---|---|---|---|---|---|---|
| 1 | AA92694 | Датчик скор. вращ. кол. | 1 | SUB FOR AA47936, Hall Effect | |||
| 2 | A87105 | Анкер | 5 | ||||
| 3 | A61237 | Гайка | 2 | ||||
| 4 | AA84217 | Жгут проводов | 1 | Motion Sensor | |||
| 5 | A87105 | Анкер | 5 | ||||
| 6A | AA84656 | Кронштейн | 1 | - | 775100 | ||
| 6B | A116321 | Кронштейн | 1 | 775101 | - | ||
| 7 | A101424 | Тональное колесо | 2 | Half 12 Bolt | |||
| 8 | 19M8600 | Винт с головкой | 2 | M10 X 50 USE WITH AA84656 | |||
| 9 | 14M7274 | Гайка | 2 | M10 USE WITH AA84656 |

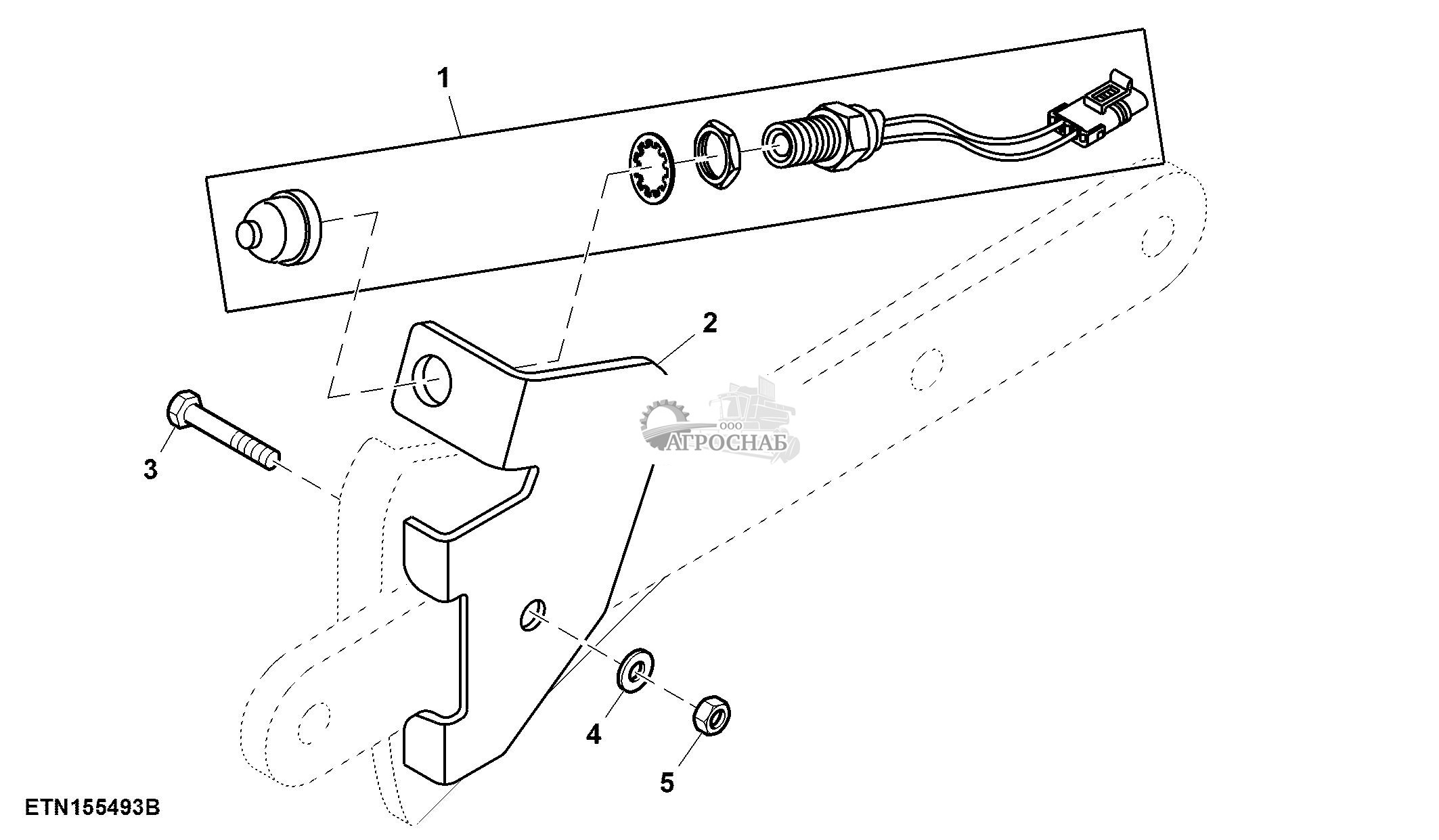

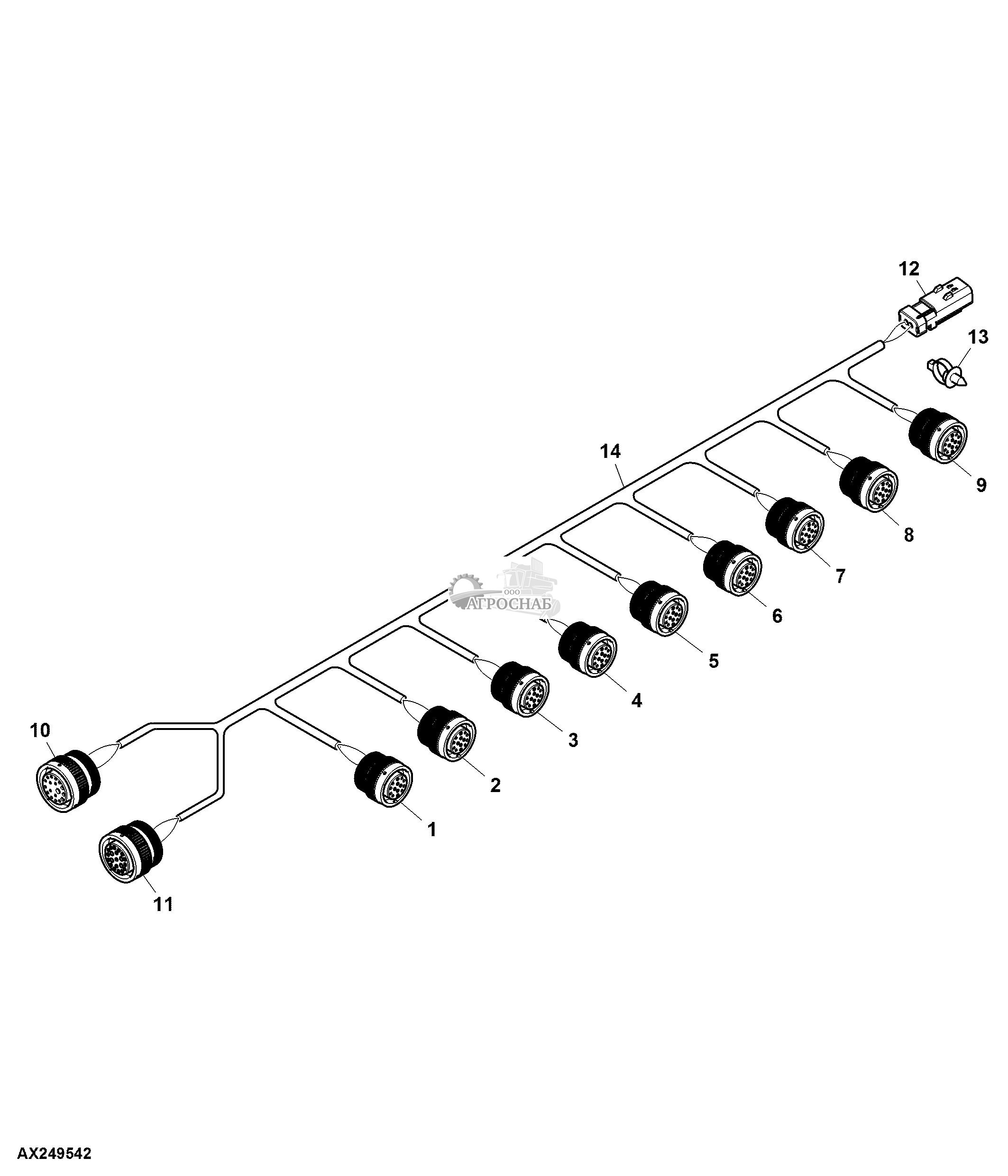

Датчик движения колес и высоты
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA84216 | Жгут проводов | 1 | |||
| 2 | 14H860 | Гайка | 4 | 1/4" | ||
| 3 | AA54046 | Рукоять | 1 | |||
| 4 | 19M7986 | Винт с головкой | 2 | M5 X 50 | ||
| 5 | 14M7360 | Стопорная гайка | 2 | M5 | ||
| 6 | A79577 | Кронштейн | 1 | |||
| 7 | R72653 | Пружинное кольцо | 1 | |||
| 8 | RE261354 | Датчик | 1 | Contacting Potentiometer | ||
| 9 | AN207028 | Шаровое соединение | 2 | |||
| 10 | A93082 | Стержень | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | A4365R | Уплотнительное кольцо | 1 | |||
| 12 | P48347 | Уплотнительное кольцо | 2 | |||
| 13 | R100686 | Опора | 1 | Position Sensor Shaft | ||
| 14 | A93080 | Элемент жесткости | 1 | |||
| 15 | A101713 | П-образный болт | 1 | Height Sensor | ||
| 16 | AA63099 | Жгут проводов датчика | 1 |

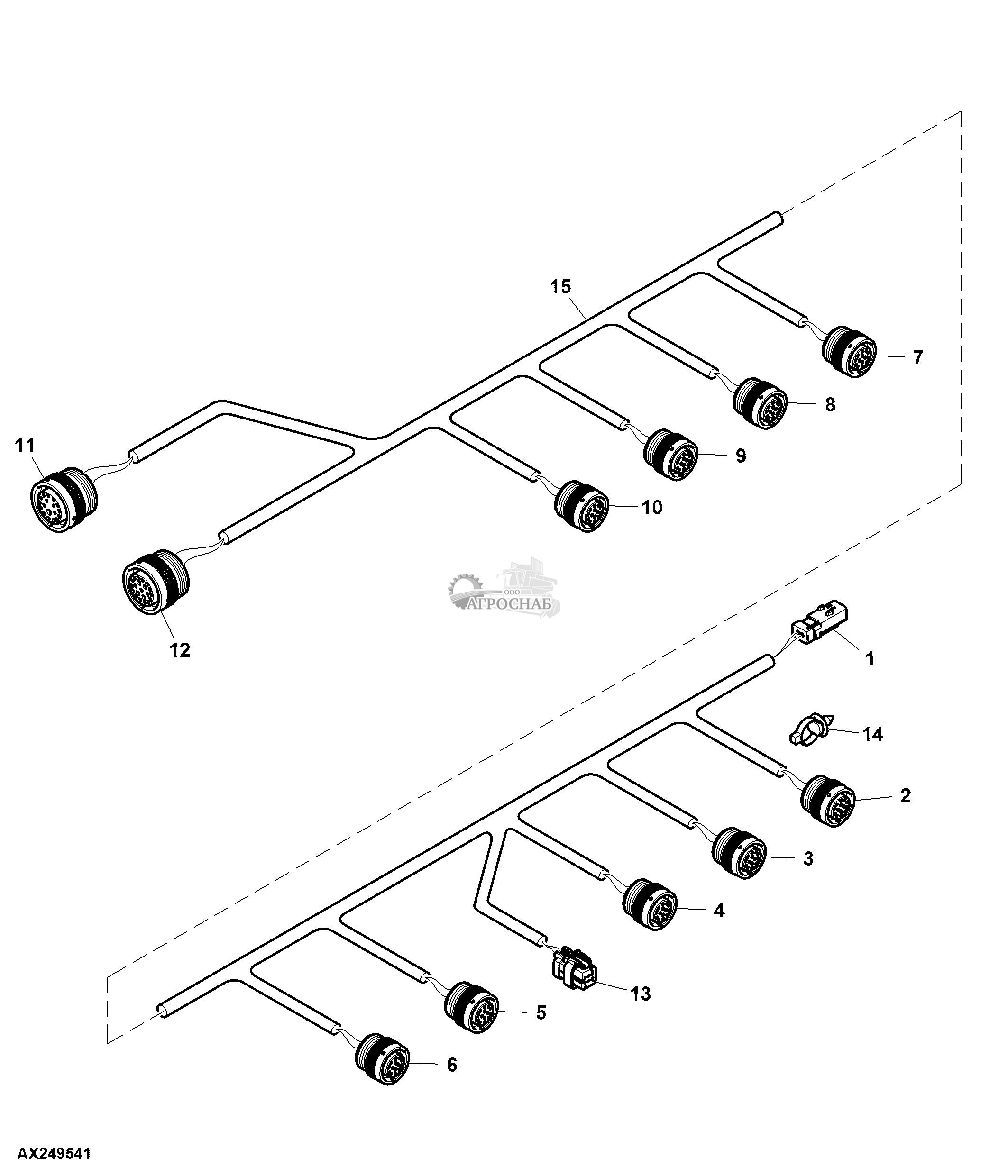

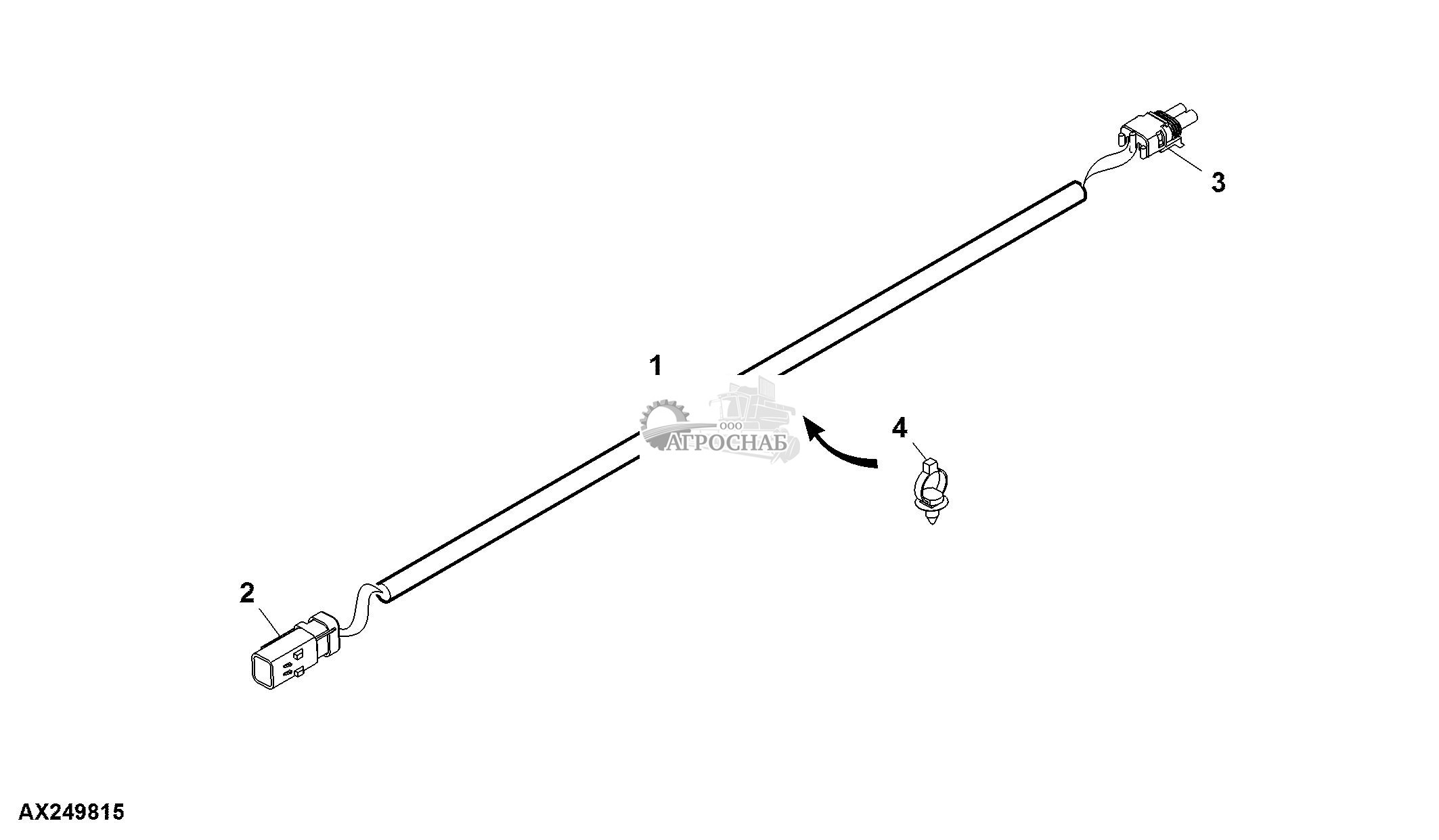

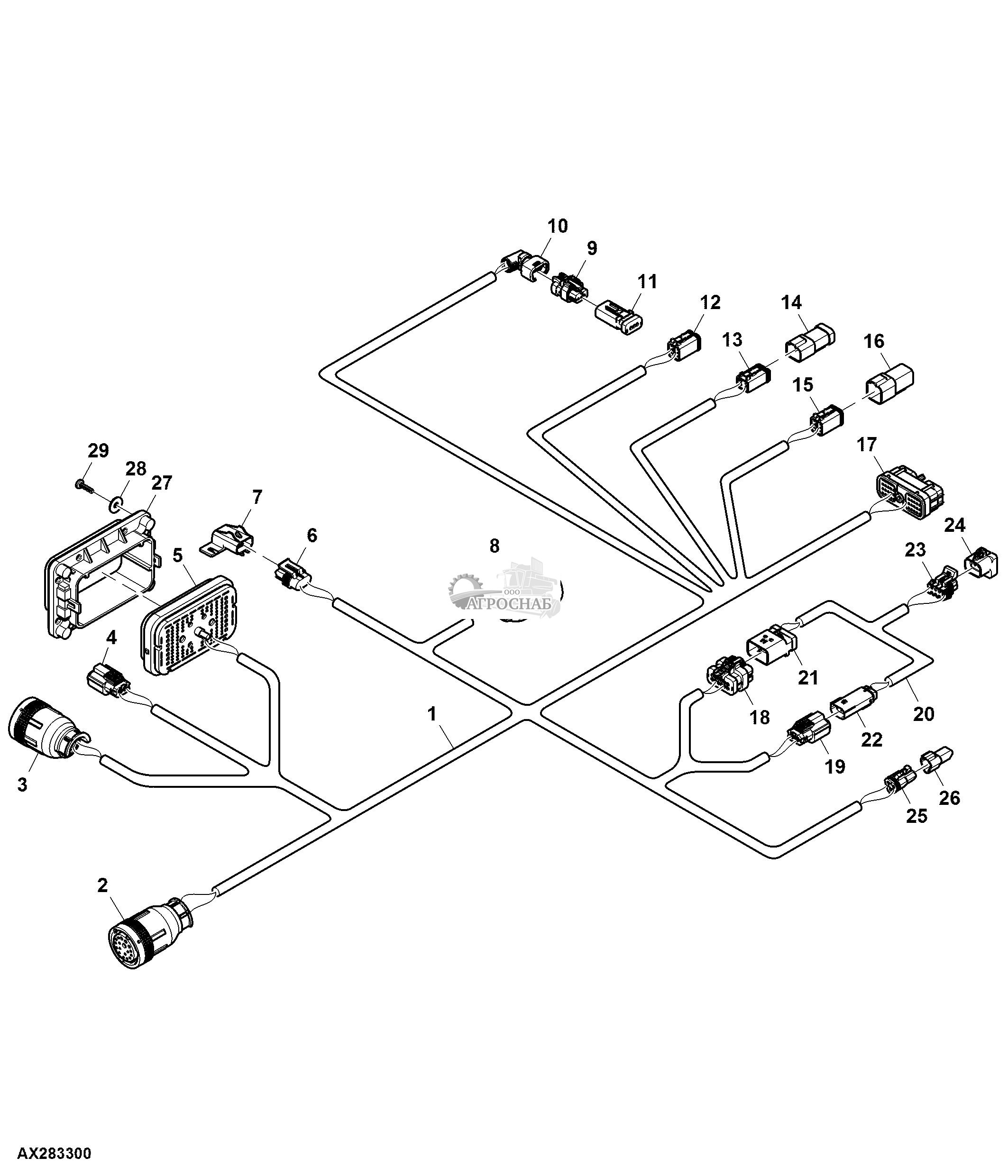

Распределительный жгут проводов клапанов
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA84165 | Жгут проводов | 1 | |||
| 2 | AE46311 | Клемма электр. разъема | 1 | Inter Connector to Frame Rear | ||
| 57M12368 | Вспом. электр. разъем | 1 | ||||
| 57M7765 | Стопорная шайба | 1 | ||||
| E73240 | Гайка | 1 | ||||
| 3 | RE12364 | Узел электрич. разъема | 1 | Inter Connector Auto Marker | ||
| 4 | 57M7627 | Узел электрич. разъема | 1 | CAN | ||
| 57M7675 | Узел электрич. разъема | 1 | ||||
| 57M11285 | Вспом. электр. разъем | 1 | ||||
| 5 | 57M7627 | Узел электрич. разъема | 1 | I-Steer | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M7675 | Узел электрич. разъема | 1 | ||||
| 57M11285 | Вспом. электр. разъем | 1 | ||||
| 6 | RE12363 | Клемма электр. разъема | 1 | Auxilliary Light | ||
| 7 | RE12363 | Клемма электр. разъема | 1 | Auxilliary Power | ||
| 8 | 57M11420 | Корпус электр. разъема | 1 | Europe Light | ||
| 57M7679 | Клемма электр. разъема | 1 | ||||
| 57M11288 | Вспом. электр. разъем | 1 | ||||
| 9 | 57M11420 | Корпус электр. разъема | 1 | North America Light | ||
| 57M7679 | Клемма электр. разъема | 1 | ||||
| 10 | 57M7534 | Корпус электр. разъема | 1 | Field | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M7620 | Узел электрич. разъема | 1 | ||||
| 11 | 57M7534 | Корпус электр. разъема | 1 | Translift 2A | ||
| 57M7620 | Узел электрич. разъема | 1 | ||||
| 12 | 57M7534 | Корпус электр. разъема | 1 | Translift 1A | ||
| 57M7620 | Узел электрич. разъема | 1 | ||||
| 13 | 57M12913 | Клемма электр. разъема | 1 | Ground Ring | ||
| 14 | 57M7534 | Корпус электр. разъема | 1 | Translift 2 | ||
| 57M7620 | Узел электрич. разъема | 1 | ||||
| 15 | 57M7534 | Корпус электр. разъема | 1 | Fold Assist 2 | ||
| 57M7620 | Узел электрич. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 16 | 57M7534 | Корпус электр. разъема | 1 | Fold 2 | ||
| 57M7620 | Узел электрич. разъема | 1 | ||||
| 17 | 57M7534 | Корпус электр. разъема | 1 | Tongue Latch 2 | ||
| 57M7620 | Узел электрич. разъема | 1 | ||||
| 18 | 57M7534 | Корпус электр. разъема | 1 | Right Marker | ||
| 57M7620 | Узел электрич. разъема | 1 | ||||
| 19 | 57M7534 | Корпус электр. разъема | 1 | Translift 1 | ||
| 57M7620 | Узел электрич. разъема | 1 | ||||
| 20 | 57M7534 | Корпус электр. разъема | 1 | Fold Assist 1 | ||
| 57M7620 | Узел электрич. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | 57M7534 | Корпус электр. разъема | 1 | Fold 1 | ||
| 57M7620 | Узел электрич. разъема | 1 | ||||
| 22 | 57M7534 | Корпус электр. разъема | 1 | Tongue Latch 1 | ||
| 57M7620 | Узел электрич. разъема | 1 | ||||
| 23 | 57M7534 | Корпус электр. разъема | 1 | Left Marker | ||
| 57M7620 | Узел электрич. разъема | 1 |

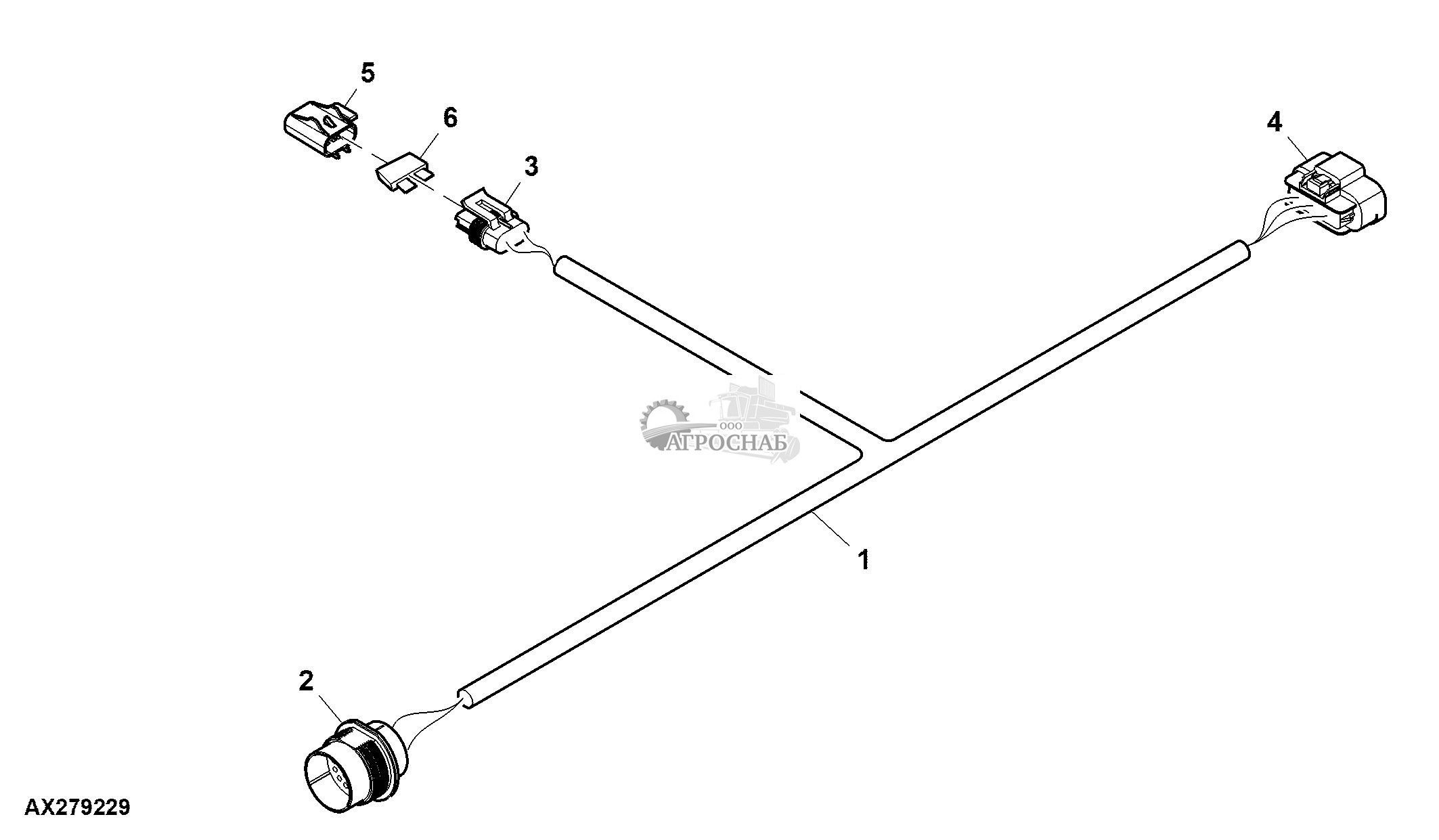

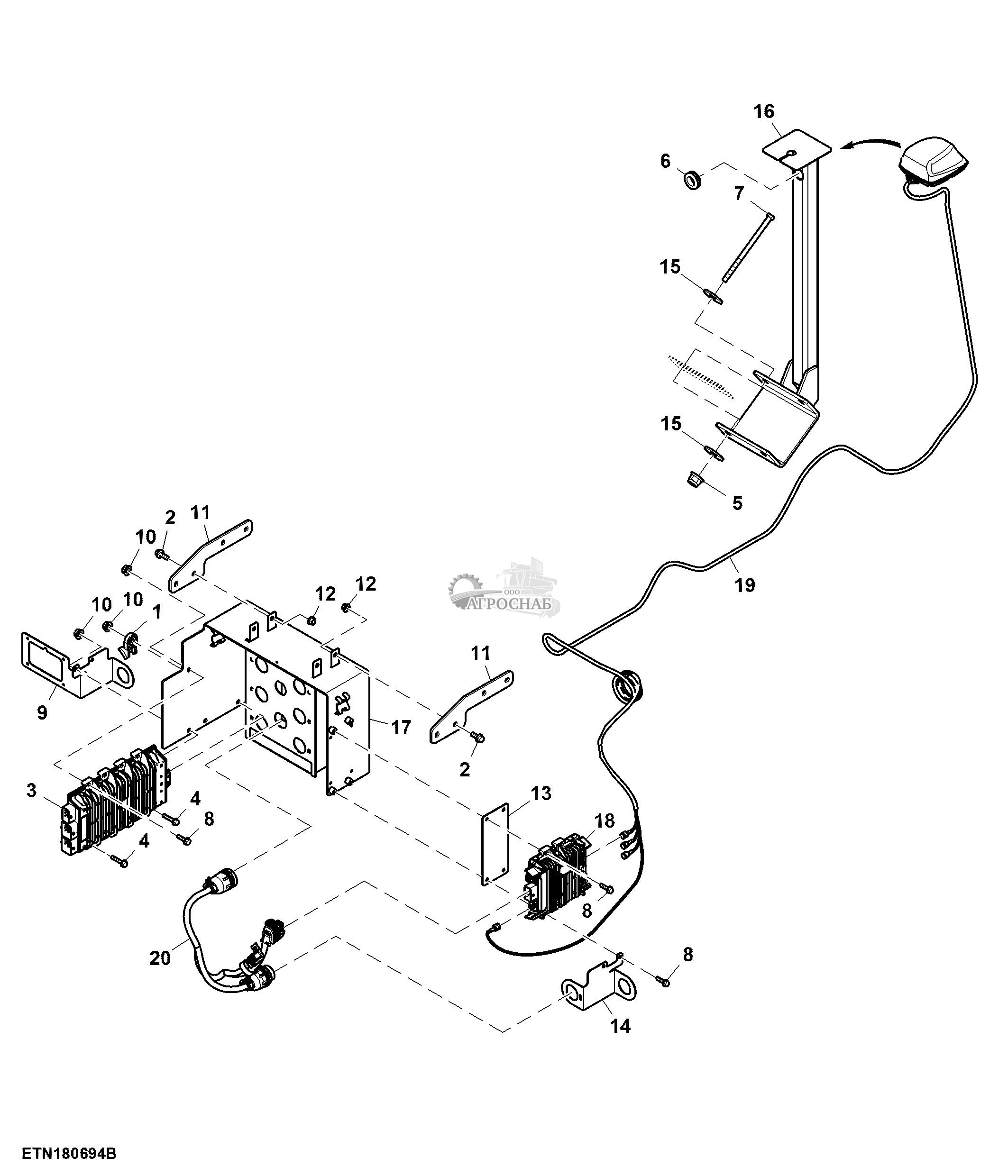

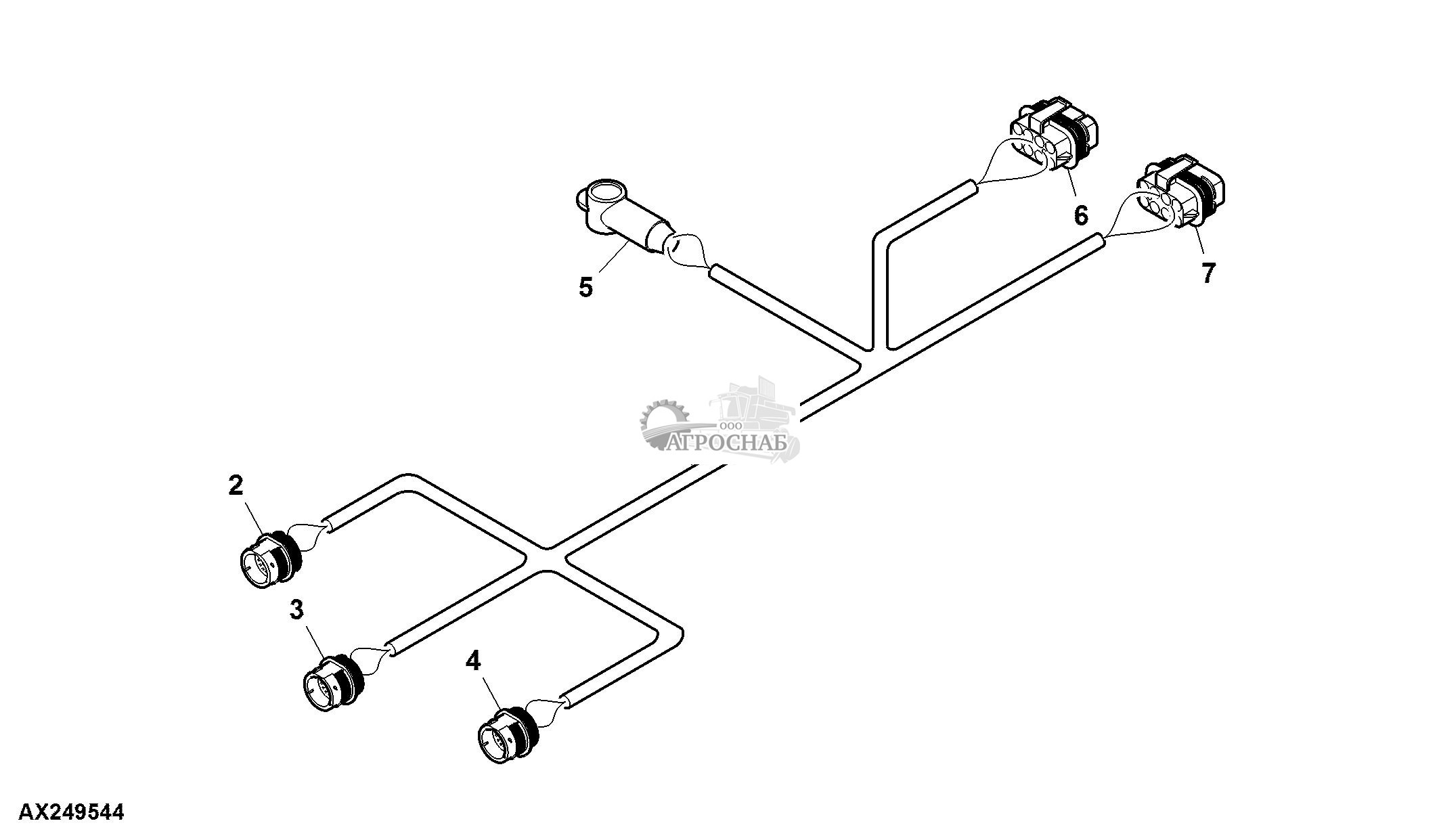

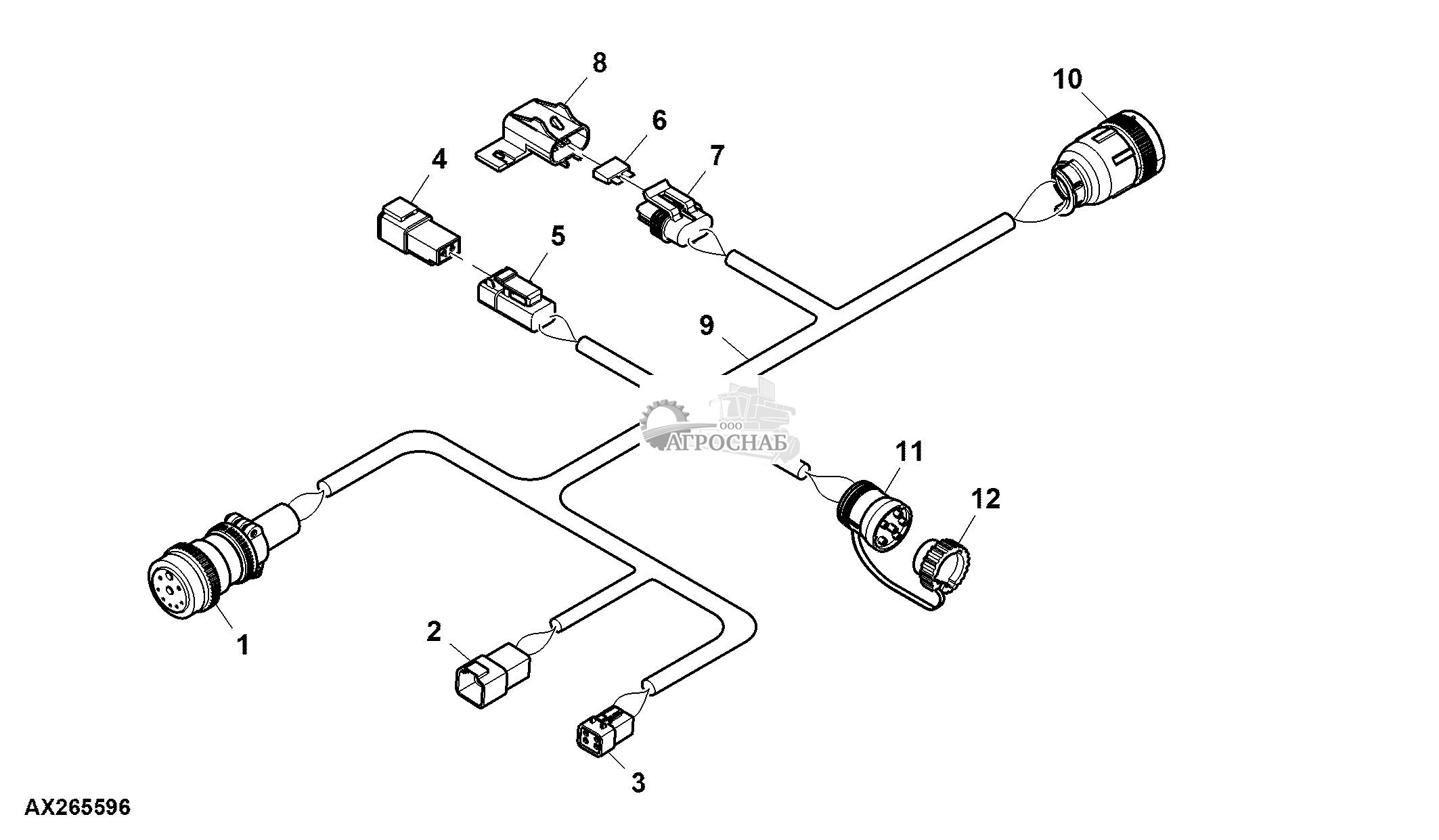

Жгут проводов, комплект жгута проводов, блок управления, распределение шины CAN
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
|---|---|---|---|---|---|---|---|
| 1 | R80979 | Винт | 4 | ||||
| 2 | AA89629 | Жгут проводов | 1 | CAN Distrbution Harness | |||
| 3 | AA83808 | Жгут проводов | 1 | - | 775100 | ||
| AA92821 | Жгут проводов | 1 | 775101 | - | |||
| 4 | AA83662 | Жгут проводов | 1 | HD Mapping Harness | |||
| 5 | AA89628 | Жгут проводов | 1 | Control Box Harness | |||
| 6 | AA83225 | Жгут проводов | 1 | CAN Cap Harness | |||
| 7 | AA82960 | Жгут проводов | 1 | SAR Battery Harness | |||
| 8 | AA83809 | Жгут проводов | 1 | Tractor Cab Convenience Harness | |||
| 9 | 24M7139 | Шайба | 4 | 6.400 X 18 X 1.600 mm | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
| 10 | AA84405 | Жгут проводов | 1 | 4WD Frame Control Harness | |||
| 11 | 57M9690 | Клемма электр. разъема | 1 | ||||
| 12 | H77698 | Обвязной хомут | 24 |

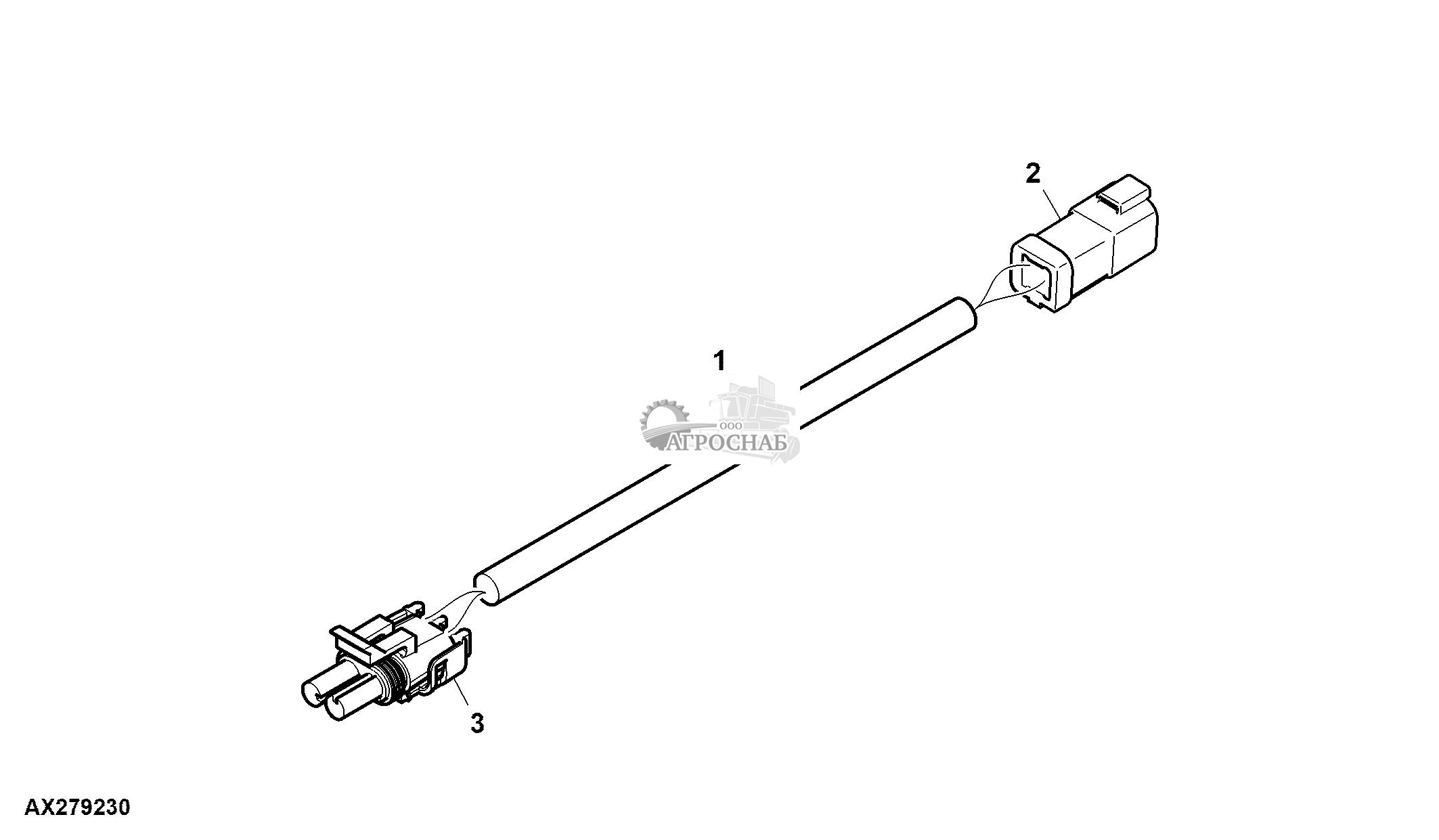

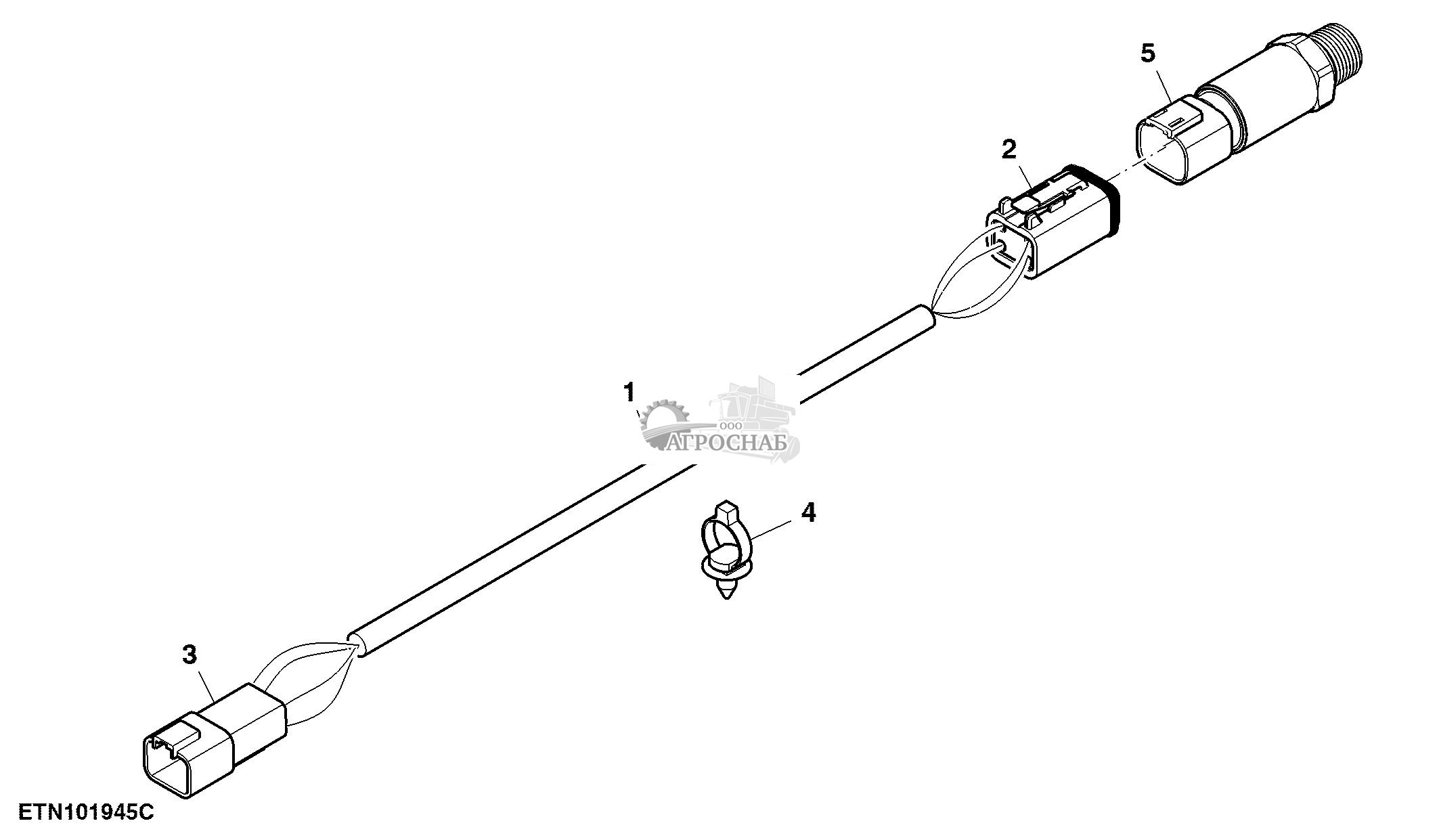

Жгут проводов, датчик давления системы внесения удобрений
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA81667 | Жгут проводов | 1 | |||
| 2 | 57M10530 | Корпус электр. разъема | 1 | Fertilizer Pressure | ||
| 57M8016 | Блок. устр. эл. разъема | 1 | ||||
| 57M7546 | Клемма электр. разъема | 3 | ||||
| 3 | 57M10996 | Корпус электр. разъема | 1 | Fertilizer Pressure | ||
| 57M7619 | Блок. устр. эл. разъема | 1 | ||||
| N282069 | Клемма электр. разъема | 3 | ||||
| 4 | RE258807 | Обвязной хомут | 1 | |||
| 5 | AKK13435 | Датчик давления | 1 | Pressure Sensor |

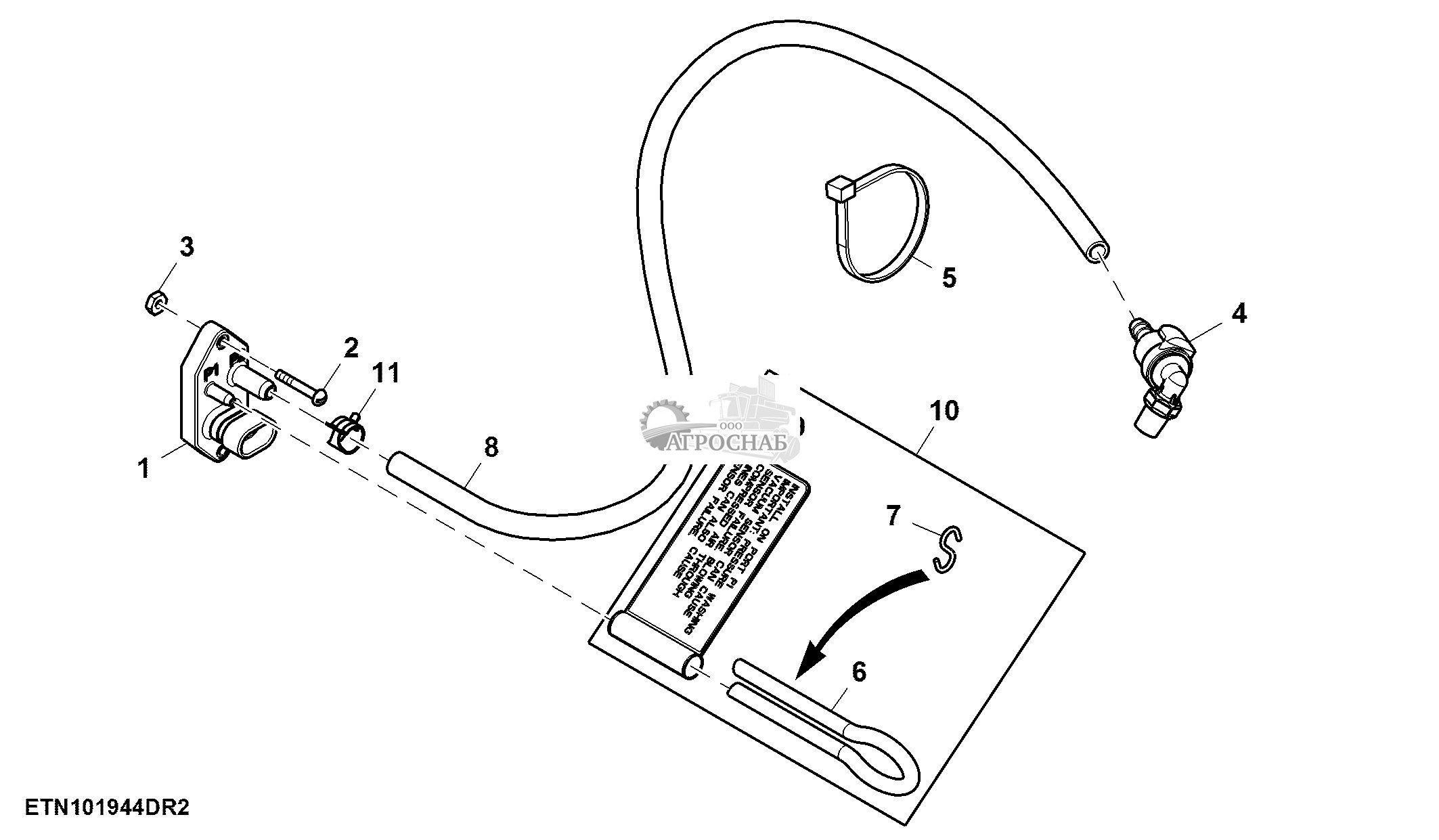

Датчик вакуума, дозатор с электрическим приводом, ExactEmerge™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA81424 | Датчик давления | 1 | |||
| 2 | 21H1339 | Винт | 2 | 0.138" X 7/8" | ||
| 3 | 14H1026 | Гайка | 2 | 0.138" | ||
| 4 | AA37862 | Фитинг шланга | 1 | |||
| 5 | H77698 | Обвязной хомут | 1 | |||
| 6 | A102202 | Труба | 1 | |||
| 7 | A102203 | Крючок | 1 | |||
| 8 | ...... | Шланг | 1 | CTL 3658 mm, MF TY22420 | ||
| 9 | A73265 | Метка | 1 | |||
| 10 | AA93673 | Комплект трубок | 1 | Includes Spring in Tube A102202 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | N194814 | Шланговый зажим | 1 |

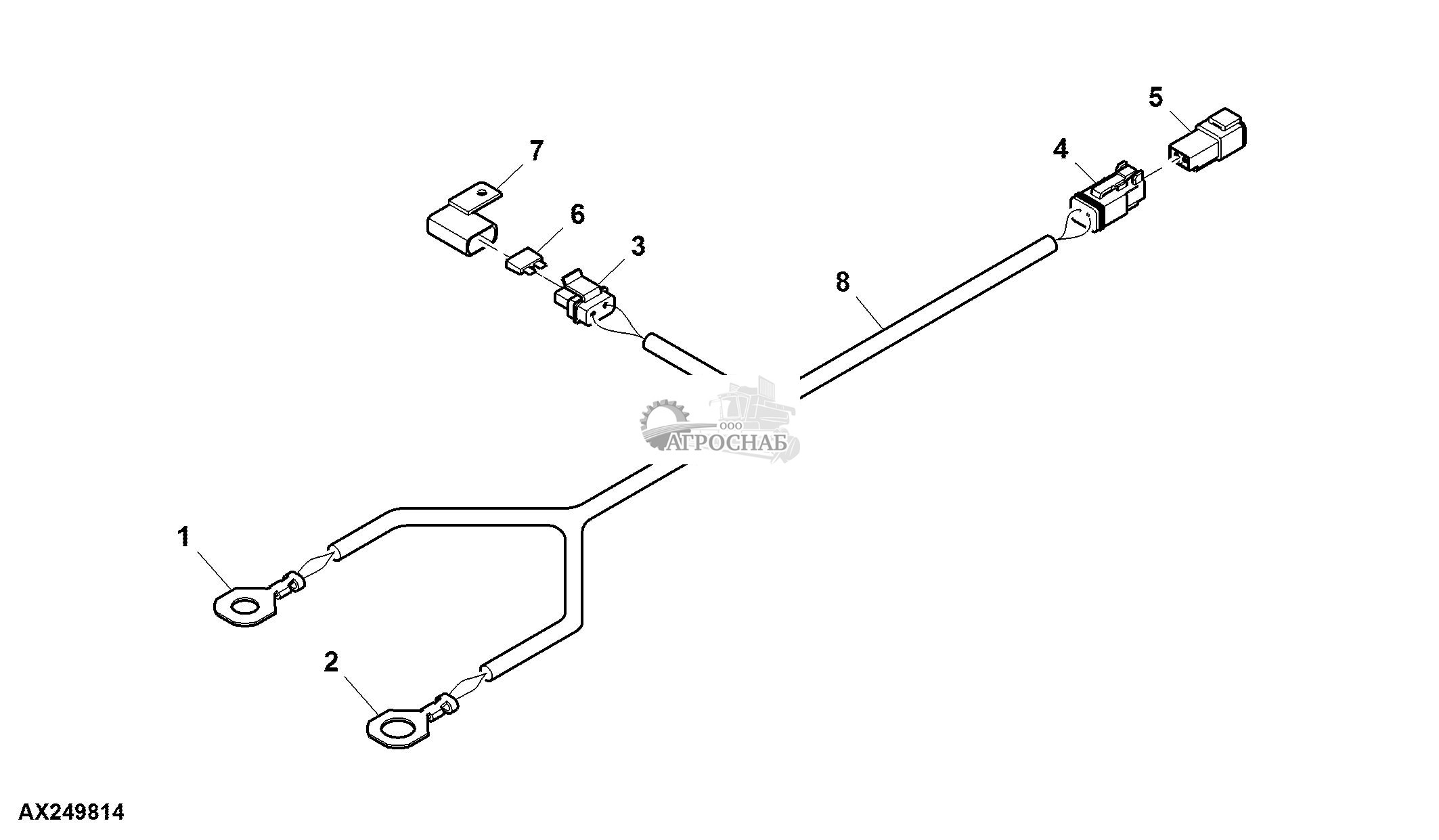

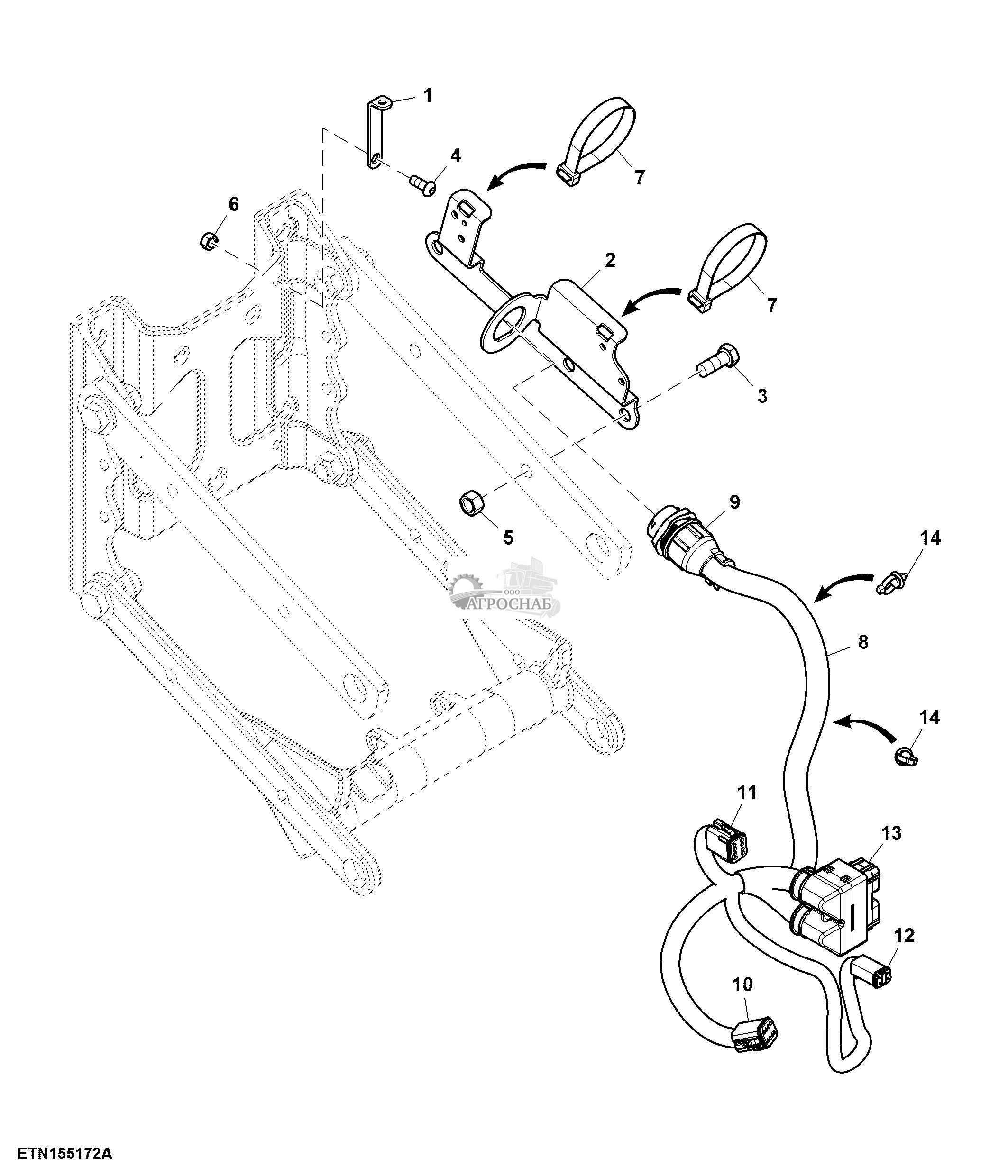

Жгут проводов аккумуляторной батареи функции дистанционного Service ADVISOR™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 57M8868 | Клемма электр. разъема | 1 | Positive | ||
| 2 | 57M9195 | Клемма электр. разъема | 1 | Negative | ||
| 3 | R104570 | Узел электрич. разъема | 1 | In-Line Fuse | ||
| 4 | AZ55808 | Узел электрич. разъема | 1 | Service Advisor Power | ||
| Z70739 | Узел электрич. разъема | 1 | ||||
| 5 | 57M10998 | Корпус электр. разъема | 1 | Dust Cap | ||
| Z70741 | Узел электрич. разъема | 1 | ||||
| 6 | 57M7120 | Плавкий предохранитель | 1 | 20 Amp | ||
| 7 | 57M8487 | Колпачок электр. разъема | 1 | Fuse Cover | ||
| 8 | AA82960 | Жгут проводов | 1 |

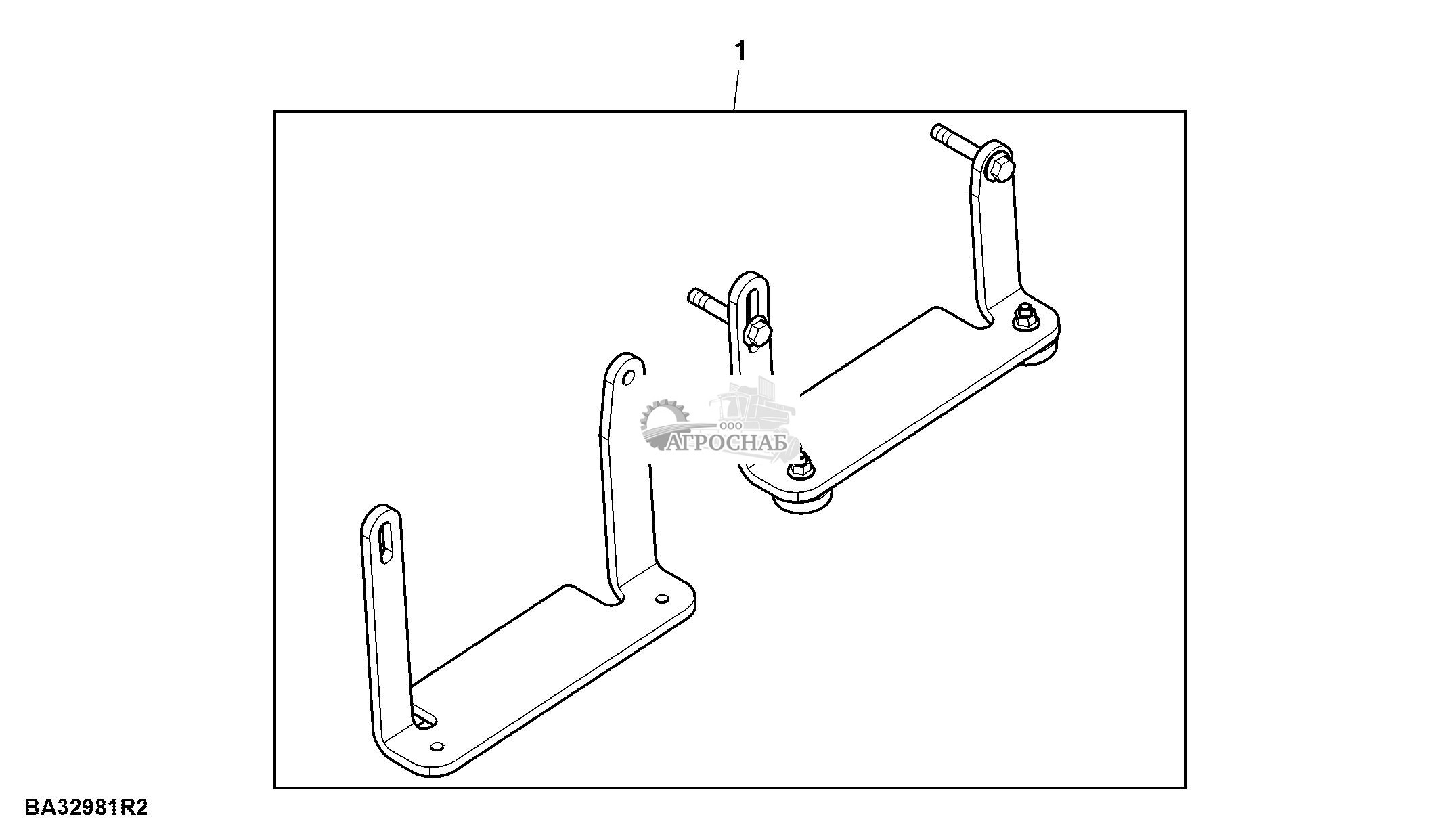

Row Unit Wiring Harness, Long Arm, Electric Drive(Строки Блока Жгут Проводов Длинные Руки Электропривода)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A98476 | Кронштейн | 1 | |||
| 2 | A98475 | Кронштейн | 1 | ORDER A108770 | ||
| A108770 | Кронштейн | 1 | ||||
| 3 | 19M7285 | Винт с головкой | 1 | M12 X 30 | ||
| 4 | 21M7572 | Винт с гол. п/торц. кл. | 1 | M8 X 20 | ||
| 5 | 14M7275 | Гайка | 1 | M12 | ||
| 6 | 14M7273 | Гайка | 1 | M8 | ||
| 7 | H224073 | Обвязной хомут | 2 | |||
| 8 | AA96750 | Жгут проводов | 1 | SUB FOR AA89550 | ||
| 9 | 57M11913 | Корпус электр. разъема | 1 | CAN Network, RUC | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| 57M8428 | Узел электрич. разъема | 1 | ||||
| 57M9062 | Блок. устр. эл. разъема | 1 | ||||
| 10 | 57M11914 | Корпус электр. разъема | 1 | Meter Motor | ||
| 57M8011 | Блок. устр. эл. разъема | 1 | ||||
| 11 | 57M11914 | Корпус электр. разъема | 1 | Brush Motor | ||
| 57M8011 | Блок. устр. эл. разъема | 1 | ||||
| 12 | 57M9033 | Корпус электр. разъема | 1 | Seed Sensor | ||
| 57M7618 | Узел электрич. разъема | 1 | ||||
| 13 | 57M13578 | Корпус электр. разъема | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| Z73577 | Узел электрич. разъема | 1 | Row Unit Controller | |||
| 14 | RE258807 | Обвязной хомут | 3 |
Жгут проводов высевающих секций с системой прижатия и датчиком вакуума, короткий рычаг, ExactEmer
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA96750 | Жгут проводов | 1 | SUB FOR AA89550 | ||
| 2 | 57M11914 | Корпус электр. разъема | 1 | Meter Motor | ||
| 57M8011 | Блок. устр. эл. разъема | 1 | ||||
| 3 | 57M10465 | Корпус электр. разъема | 1 | Vacuum Sensor | ||
| A97914 | Колпачок электр. разъема | 1 | ||||
| 4 | 57M11914 | Корпус электр. разъема | 1 | Brush Motor | ||
| 57M8011 | Блок. устр. эл. разъема | 1 | ||||
| 5 | 57M11913 | Корпус электр. разъема | 1 | CAN Network | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| 57M8428 | Узел электрич. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M9062 | Блок. устр. эл. разъема | 1 | ||||
| 6 | 57M13578 | Корпус электр. разъема | 1 | Row Unit Controller | ||
| Z73577 | Узел электрич. разъема | 1 | ||||
| 7 | 57M9033 | Корпус электр. разъема | 1 | Seed Sensor | ||
| 57M7618 | Узел электрич. разъема | 1 | ||||
| 8 | 57M11902 | Корпус электр. разъема | 1 | Downforce Sensor | ||
| 9 | RE258807 | Обвязной хомут | 3 | |||
| 10 | 14M7273 | Гайка | 1 | M8 | ||
| 11 | 14M7275 | Гайка | 1 | M12 | ||
| 12 | A98476 | Кронштейн | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 13 | A109617 | Кронштейн | 1 | |||
| 14 | 19M7285 | Винт с головкой | 1 | M12 X 30 | ||
| 15 | 21M7572 | Винт с гол. п/торц. кл. | 1 | M8 X 20 | ||
| 16 | H224073 | Обвязной хомут | 2 |
Переходной жгут проводов переключателя рядковых агрегатов
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA72744 | Жгут проводов | 1 | |||
| 2 | 57M9789 | Корпус электр. разъема | 1 | Row Switch | ||
| 57M9813 | Клемма электр. разъема | 1 | ||||
| R82928 | Клемма электр. разъема | 1 | ||||
| 57M9219 | Уплотнен. электр. разъема | 1 | ||||
| 3 | RE12363 | Клемма электр. разъема | 1 | Row Switch | ||
| 57M9813 | Клемма электр. разъема | 1 | ||||
| R82928 | Клемма электр. разъема | 1 | ||||
| 57M9219 | Уплотнен. электр. разъема | 1 | ||||
| 4 | RE258807 | Обвязной хомут | 1 |
Rear Extension Harness ( - 775100)(Задний Удлинительный Жгут Проводов )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA84164 | Жгут проводов | 1 | |||
| 2 | AE46312 | Клемма электр. разъема | 1 | Inter Connector to Right Draft Tube | ||
| 3 | AE46312 | Клемма электр. разъема | 1 | Inter Connector to Val ve Distribution Harness |
Жгут проводов питания
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA93424 | Жгут проводов | 1 | SUB FOR AA84957 | ||
| 2 | 57M11749 | Корпус электр. разъема | 1 | Generation Power LH | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 57M8035 | Гайка | 1 | ||||
| 57M9061 | Блок. устр. эл. разъема | 1 | ||||
| 3 | 57M11749 | Корпус электр. разъема | 1 | Center Generation Power | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 57M8035 | Гайка | 1 | ||||
| 57M9061 | Блок. устр. эл. разъема | 1 | ||||
| 4 | 57M11749 | Корпус электр. разъема | 1 | Generation Power RH | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 57M8035 | Гайка | 1 | ||||
| 57M9061 | Блок. устр. эл. разъема | 1 | ||||
| 5 | 57M12966 | Вспом. электр. разъем | 1 | Alternator Ground | ||
| 57M11802 | Клемма электр. разъема | 1 | ||||
| 57M13283 | Клемма электр. разъема | 1 | USE WITH AA93424 | |||
| 6 | 57M8983 | Корпус электр. разъема | 1 | Black Fuse Box | ||
| 57M9083 | Вспом. электр. разъем | 1 | ||||
| 7 | 57M8984 | Корпус электр. разъема | 1 | Grey Fuse Box | ||
| 57M9083 | Вспом. электр. разъем | 1 |
Жгут проводов датчика высоты
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA84216 | Жгут проводов | 1 | |||
| 2 | 57M8014 | Корпус электр. разъема | 1 | Inter Connection to Height Sensor | ||
| 57M7678 | Клемма электр. разъема | 1 | ||||
| N282069 | Клемма электр. разъема | 3 | ||||
| R78069 | Пробка пол. эл. разъема | 3 | ||||
| 3 | RE12364 | Узел электрич. разъема | 1 | Height Sensor | ||
| 57M7251 | Клемма электр. разъема | 3 | ||||
| 57M9218 | Уплотнен. электр. разъема | 3 |
Жгут проводов картирования HD
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 57M11750 | Корпус электр. разъема | 1 | HD Mapping | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 2 | 57M11749 | Корпус электр. разъема | 1 | CAN | ||
| 57M9061 | Блок. устр. эл. разъема | 1 | ||||
| 57M8035 | Гайка | 1 | ||||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 3 | 57M10437 | Корпус электр. разъема | 1 | WDS | ||
| 4 | AA83662 | Жгут проводов | 1 |
Жгут проводов управления рамой, 4WD
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA84405 | Жгут проводов | 1 | |||
| 2 | 57M8677 | Корпус электр. разъема | 1 | Inter Connector to Frame Tether | ||
| CB01440572 | Крепежные детали | 1 | ||||
| 3 | 57M8267 | Корпус электр. разъема | 1 | Fuse Holder | ||
| 4 | 57M12355 | Корпус электр. разъема | 1 | Frame | ||
| 57M9919 | Вспом. электр. разъем | 1 | ||||
| 5 | 57M8487 | Колпачок электр. разъема | 1 | Cap | ||
| 6 | 57M12652 | Вспом. электр. разъем | 1 | Fuse 10 A |
Жгут проводов тяговой штанги, PTO
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA89884 | Жгут проводов | 1 | |||
| 2 | 57M13143 | Корпус электр. разъема | 1 | Inter Connector to Center Harness | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 57M11016 | Вспом. электр. разъем | 1 | ||||
| 57M7546 | Клемма электр. разъема | 4 | ||||
| 57M13145 | Клемма электр. разъема | 2 | ||||
| 3 | 57M8015 | Узел электрич. разъема | 1 | Alternator Connector | ||
| 57M8016 | Блок. устр. эл. разъема | 1 | ||||
| 57M7546 | Клемма электр. разъема | 4 | ||||
| 4 | 57M9131 | Клемма электр. разъема | 1 | Power In | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| Z70740 | Вспом. электр. разъем | 1 | ||||
| 57M8569 | Клемма электр. разъема | 4 | ||||
| 5 | 57M8600 | Корпус электр. разъема | 1 | Fuse Holder | ||
| R104571 | Клемма электр. разъема | 2 | ||||
| 57M12652 | Вспом. электр. разъем | 1 | ||||
| 57M8487 | Колпачок электр. разъема | 1 | ||||
| 6 | 57M9777 | Корпус электр. разъема | 1 | Temperature Sensor | ||
| 57M9717 | Блок. устр. эл. разъема | 1 | ||||
| 57M10603 | Клемма электр. разъема | 2 | ||||
| 7 | 57M13143 | Корпус электр. разъема | 1 | Inline to Tractor Harness | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 57M11394 | Вспом. электр. разъем | 1 | ||||
| 57M11016 | Вспом. электр. разъем | 1 | ||||
| N282070 | Клемма электр. разъема | 4 | ||||
| 57M13145 | Клемма электр. разъема | 2 | ||||
| 8 | 57M7555 | Корпус электр. разъема | 1 | Socket Relay | ||
| 57M13099 | Вспом. электр. разъем | 1 | ||||
| R104571 | Клемма электр. разъема | 2 | ||||
| 57M7579 | Клемма электр. разъема | 2 |
CAN Draft Tube Harness, RH ( - 775100)(Может проект проводки труб резус )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA84163 | Жгут проводов | 1 | |||
| 2 | AE46311 | Клемма электр. разъема | 22 | Inter Conn to Frame Tether | ||
| 57M12368 | Вспом. электр. разъем | 1 | ||||
| 57M7765 | Стопорная шайба | 1 | ||||
| E73240 | Гайка | 1 | ||||
| R78069 | Пробка пол. эл. разъема | 1 | ||||
| 3 | AE46311 | Клемма электр. разъема | 22 | Inter Conn to Right Distribution | ||
| 57M12368 | Вспом. электр. разъем | 1 | ||||
| 57M7765 | Стопорная шайба | 1 | ||||
| E73240 | Гайка | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| R78069 | Пробка пол. эл. разъема | 1 | ||||
| 4 | AE44632 | Колпачок | 1 |
Control Box Harness(Блок Управления Проводка)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA89628 | Жгут проводов | 1 | |||
| 2 | 57M9725 | Корпус электр. разъема | 1 | Implement | ||
| Z77919 | Вспом. электр. разъем | 1 | ||||
| Z77920 | Вспом. электр. разъем | 1 | ||||
| 3 | 57M13062 | Вспом. электр. разъем | 1 | |||
| 4 | 57M8600 | Корпус электр. разъема | 1 | Fuse 3 | ||
| 57M7120 | Плавкий предохранитель | 1 | 20 Amp | |||
| 5 | 57M8487 | Колпачок электр. разъема | 1 | |||
| 6 | 57M8600 | Корпус электр. разъема | 1 | Fuse 2 | ||
| 57M7120 | Плавкий предохранитель | 1 | 20 Amp | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 7 | 57M8600 | Корпус электр. разъема | 1 | Fuse 1 | ||
| 57M7120 | Плавкий предохранитель | 1 | 20 Amp | |||
| 8 | 57M8600 | Корпус электр. разъема | 1 | Fuse 4 | ||
| 57M7120 | Плавкий предохранитель | 1 | 20 Amp | |||
| 9 | 57M8600 | Корпус электр. разъема | 1 | Fuse 5 | ||
| 57M7120 | Плавкий предохранитель | 1 | 20 Amp | |||
| 10 | 57M8600 | Корпус электр. разъема | 1 | Fuse 6 | ||
| 57M7237 | Плавкий предохранитель | 1 | ||||
| 11 | 57M9685 | Корпус электр. разъема | 1 | In Line Tractor | ||
| 57M13285 | Уплотнен. электр. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 12 | 57M9683 | Корпус электр. разъема | 1 | |||
| 13 | 57M13093 | Корпус электр. разъема | 1 | MMC_J3 | ||
| 14 | 57M10401 | Вспом. электр. разъем | 1 | |||
| 15 | 57M9937 | Корпус электр. разъема | 1 | MMC_J2 | ||
| 16 | 57M10615 | Корпус электр. разъема | 1 | MMC_J1 | ||
| 17 | 57M10613 | Корпус электр. разъема | 1 | |||
| 18 | AA74210 | Жгут проводов | 1 | MMC_J4_Power | ||
| 19 | 57M8459 | Корпус электр. разъема | 1 | CAN Diagnostic | ||
| 57M8428 | Узел электрич. разъема | 1 | ||||
| 57M9062 | Блок. устр. эл. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 20 | 57M7477 | Колпачок электр. разъема | 1 | |||
| 21 | 57M7770 | Вспом. электр. разъем | 1 | |||
| 22 | 57M11790 | Корпус электр. разъема | 1 | Left Main | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 57M8035 | Гайка | 1 | ||||
| 57M9061 | Блок. устр. эл. разъема | 1 | ||||
| 23 | 57M11743 | Корпус электр. разъема | 1 | Center Backbone | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 57M8035 | Гайка | 1 | ||||
| 57M9061 | Блок. устр. эл. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 24 | 57M11790 | Корпус электр. разъема | 1 | Right Main | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 57M8035 | Гайка | 1 | ||||
| 57M9061 | Блок. устр. эл. разъема | 1 | ||||
| 25 | 57M11749 | Корпус электр. разъема | 1 | SAR HD Mapping | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 57M8035 | Гайка | 1 | ||||
| 57M9061 | Блок. устр. эл. разъема | 1 | ||||
| 26 | 57M12965 | Корпус электр. разъема | 1 | Power | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M9061 | Блок. устр. эл. разъема | 1 | ||||
| 57M8035 | Гайка | 1 |
Распределительный жгут проводов блока управления / шины CAN (780101 - )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 57M7639 | Корпус электр. разъема | 1 | Unswitched Power | ||
| 57M7769 | Вспом. электр. разъем | 1 | ||||
| 2 | 57M8729 | Корпус электр. разъема | 1 | Panel Power Out | ||
| 57M9163 | Вспом. электр. разъем | 1 | ||||
| 3 | 57M9726 | Корпус электр. разъема | 1 | Foot Switch | ||
| 4 | 57M9730 | Корпус электр. разъема | 1 | Jumper | ||
| 5 | 57M9726 | Корпус электр. разъема | 1 | Master Switch | ||
| 6 | AE44929 | Узел электрич. разъема | 1 | Panel Power In | ||
| 57M9163 | Вспом. электр. разъем | 1 | ||||
| 7 | 57M8267 | Корпус электр. разъема | 1 | Fuse Holder | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M8487 | Колпачок электр. разъема | 1 | Cover | |||
| 57M12652 | Плавкий предохранитель | 1 | Fuse 10A | |||
| 8 | 57M12355 | Корпус электр. разъема | 1 | Section Controller | ||
| 57M9919 | Вспом. электр. разъем | 1 | ||||
| 9 | AA83809 | Жгут проводов | 1 | |||
| 10 | 57M8047 | Узел электрич. разъема | 1 | Cap |
Жгуты проводов локальной сети контроллеров, тяговый трубопровод
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA83810 | Жгут проводов | 1 | CAN Draft Tube Harness | ||
| 2 | A101006 | Кронштейн | 4 | |||
| 3 | AA84164 | Жгут проводов | 1 | Frame Rear Extension Harness | ||
| 4 | AA84163 | Жгут проводов | 1 | Right Frame Draft Tube Harness | ||
| 5 | AA84165 | Жгут проводов | 1 | Distribution Valve Harness | ||
| 6 | AA80174 | Жгут проводов | 1 | CCS™ Adapter Harness | ||
| 7 | 57M7534 | Корпус электр. разъема | 2 | |||
| 8 | R78069 | Пробка пол. эл. разъема | 4 |
Центральный жгут проводов
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 57M11789 | Корпус электр. разъема | 1 | Row 10 | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| 2 | 57M11789 | Корпус электр. разъема | 1 | Row 11 | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| 3 | 57M11789 | Корпус электр. разъема | 1 | Row 12 | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| 4 | 57M11789 | Корпус электр. разъема | 1 | Row 13 | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| 5 | 57M11789 | Корпус электр. разъема | 1 | Row 14 | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 6 | 57M11789 | Корпус электр. разъема | 1 | Row 15 | ||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| 7 | 57M12039 | Корпус электр. разъема | 1 | Center Backbone | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 8 | 57M11750 | Корпус электр. разъема | 1 | Center Generator Power | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 9 | 57M9786 | Корпус электр. разъема | 1 | Row Switch | ||
| 10 | RE258807 | Обвязной хомут | 6 | |||
| 11 | AA84956 | Жгут проводов | 1 |
Переходник пучка проводов CCS™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA80174 | Жгут проводов | 1 | |||
| 2 | 57M11754 | Корпус электр. разъема | 1 | Inter Connector to CCS™ Cradle | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 3 | RE12363 | Клемма электр. разъема | 1 | Auxiliary Power | ||
| 4 | 57M7301 | Корпус электр. разъема | 1 | Flasher Module | ||
| 57M7308 | Вспом. электр. разъем | 1 | ||||
| 5 | 57M7629 | Корпус электр. разъема | 1 | Inter Connector Y Cable | ||
| 57M7678 | Клемма электр. разъема | 1 | ||||
| 6 | 57M7631 | Корпус электр. разъема | 1 | Inter Connector to EU Light | ||
| 57M7680 | Клемма электр. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M7679 | Клемма электр. разъема | 1 | ||||
| 7 | 57M7631 | Корпус электр. разъема | 1 | Inter Connector to NA Light | ||
| 57M7680 | Клемма электр. разъема | 1 | ||||
| 8 | 57M7555 | Корпус электр. разъема | 1 | Relay | ||
| 57M13099 | Вспом. электр. разъем | 1 | ||||
| 9 | R78053 | Узел электрич. разъема | 1 | Auxiliary Light | ||
| 10 | 57M7632 | Узел электрич. разъема | 1 | Dust Cap | ||
| 11 | 57M13099 | Вспом. электр. разъем | 1 | |||
| 12 | R78053 | Узел электрич. разъема | 1 | Dust Cap |
CAN Tractor Harness ( - 775100)(Может тракторных проводов )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 57M10917 | Корпус электр. разъема | 1 | ISO Connector | ||
| 57M7614 | Клемма электр. разъема | 2 | ||||
| 57M10916 | Клемма электр. разъема | 2 | ||||
| 57M8537 | Клемма электр. разъема | 4 | ||||
| 2 | AZ55811 | Корпус электр. разъема | 1 | Auxilary Power | ||
| 57M12972 | Вспом. электр. разъем | 1 | ||||
| 57M11116 | Вспом. электр. разъем | 1 | ||||
| 57M8592 | Клемма электр. разъема | 4 | ||||
| 3 | 57M9131 | Клемма электр. разъема | 1 | Jumper | ||
| Z70740 | Вспом. электр. разъем | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M8593 | Клемма электр. разъема | 4 | ||||
| 4 | 57M10998 | Корпус электр. разъема | 1 | Auxilary SAR Power | ||
| R78069 | Пробка пол. эл. разъема | 2 | ||||
| Z70741 | Узел электрич. разъема | 1 | ||||
| Z70739 | Узел электрич. разъема | 1 | ||||
| 57M8260 | Клемма электр. разъема | 2 | ||||
| 5 | 57M11319 | Корпус электр. разъема | 1 | |||
| 6 | 57M12652 | Вспом. электр. разъем | 1 | Fuse 10 A | ||
| 7 | 57M8600 | Корпус электр. разъема | 1 | |||
| 57M11114 | Клемма электр. разъема | 2 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 8 | 57M8487 | Колпачок электр. разъема | 1 | |||
| 9 | AA83808 | Жгут проводов | 1 | |||
| 10 | 57M11748 | Корпус электр. разъема | 1 | CAN Backbone | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 57M7614 | Клемма электр. разъема | 1 | ||||
| N282070 | Клемма электр. разъема | 10 | ||||
| 57M8537 | Клемма электр. разъема | 4 | ||||
| 57M8593 | Клемма электр. разъема | 1 | ||||
| 11 | 57M7641 | Узел электрич. разъема | 1 | Unswitched Power | ||
| 57M7769 | Вспом. электр. разъем | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| N282070 | Клемма электр. разъема | 6 | ||||
| 12 | 57M7767 | Клемма электр. разъема | 1 |
Жгут проводов тягового трубопровода шины CAN ( - 775100)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA83810 | Жгут проводов | 1 | |||
| 2 | 57M11790 | Корпус электр. разъема | 1 | Tractor | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 57M8035 | Гайка | 1 | ||||
| 57M9061 | Блок. устр. эл. разъема | 1 | ||||
| 3 | 57M11394 | Вспом. электр. разъем | 1 | |||
| 4 | 57M11790 | Корпус электр. разъема | 1 | CAN Backbone | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 57M8035 | Гайка | 1 | ||||
| 57M9061 | Блок. устр. эл. разъема | 1 |
CAN Distribution Harness (775101 - )(Можем использовать распределение )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA89629 | Жгут проводов | 1 | |||
| 2 | 57M11748 | Корпус электр. разъема | 1 | Магистраль Can | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 3 | 57M12967 | Корпус электр. разъема | 1 | Мощность | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 4 | 57M9683 | Корпус электр. разъема | 1 | Inline Tractor Power | ||
| 5 | 57M9724 | Корпус электр. разъема | 1 | Рабочее оборудование | ||
| 6 | 57M8600 | Корпус электр. разъема | 1 | Fuse 10A | ||
| 57M12652 | Вспом. электр. разъем | 1 | ||||
| 7 | 57M8487 | Колпачок электр. разъема | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 8 | 57M11750 | Корпус электр. разъема | 1 | Alternator Connector | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 9 | 57M9780 | Корпус электр. разъема | 1 | Датчик давления | ||
| 57M9814 | Пробка пол. эл. разъема | 3 | ||||
| 10 | 57M10158 | Вспом. электр. разъем | 1 | |||
| 11 | 57M9784 | Корпус электр. разъема | 1 | |||
| 12 | 57M8012 | Узел электрич. разъема | 1 | CCS™ | ||
| 57M8013 | Блок. устр. эл. разъема | 1 | ||||
| 13 | 57M8015 | Узел электрич. разъема | 1 | |||
| 57M8016 | Блок. устр. эл. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| R78069 | Пробка пол. эл. разъема | 4 | ||||
| 57M7619 | Блок. устр. эл. разъема | 1 | ||||
| 14 | 57M7628 | Узел электрич. разъема | 1 | |||
| 15 | 57M8012 | Узел электрич. разъема | 1 | Motion | ||
| 57M8013 | Блок. устр. эл. разъема | 1 | ||||
| 57M7678 | Клемма электр. разъема | 1 | ||||
| R78069 | Пробка пол. эл. разъема | 4 | ||||
| 16 | 57M7629 | Корпус электр. разъема | 1 | |||
| 17 | 57M11531 | Корпус электр. разъема | 1 | PM2 Valve | ||
| 18 | 57M9800 | Корпус электр. разъема | 1 | Нагрузочный резистор на выходных зажимах шины CAN | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 19 | 57M9683 | Корпус электр. разъема | 1 | ISO Power | ||
| 20 | PF81137 | Жгут проводов | 1 | Implement Pigtail Terminator | ||
| 21 | 57M9804 | Корпус электр. разъема | 1 | CAN / ECU Power | ||
| 22 | 57M9685 | Корпус электр. разъема | 1 | |||
| 23 | 57M7260 | Корпус электр. разъема | 1 | Terminator | ||
| 57M7291 | Узел электрич. разъема | 1 | ||||
| 24 | RE207311 | Электрон. блок управления | 1 | |||
| 25 | 57M8018 | Узел электрич. разъема | 1 | Отсоединение | ||
| 57M8019 | Клемма электр. разъема | 1 | ||||
| R78069 | Пробка пол. эл. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M7676 | Клемма электр. разъема | 1 | ||||
| 26 | 57M8020 | Корпус электр. разъема | 1 | |||
| 27 | 57M9690 | Клемма электр. разъема | 1 | |||
| 28 | 24M7139 | Шайба | 4 | 6.400 X 18 X 1.600 mm | ||
| 29 | R80979 | Винт | 4 |
Жгут проводов шины CAN / CAP
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA83225 | Жгут проводов | 1 | |||
| 2 | 57M9776 | Корпус электр. разъема | 1 | Left CAN Terminator | ||
| 3 | 57M9776 | Корпус электр. разъема | 1 | Right CAN Terminator | ||
| 4 | 57M11750 | Корпус электр. разъема | 1 | |||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 5 | R44302 | Обвязной хомут | AR | |||
| 6 | 57M11134 | Корпус электр. разъема | 2 |
Жгуты проводов основания, выработка электроэнергии
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | H224073 | Обвязной хомут | 10 | |||
| 2 | 19M7786 | Винт | 2 | M10 X 30 | ||
| 3 | 14M7400 | Стопорная гайка | 4 | M10 | ||
| 4 | A104188 | Кронштейн | 1 | |||
| 5 | A104187 | Кронштейн | 1 | |||
| 6 | 03M7192 | Болт | 2 | M10 X 30 | ||
| 7 | AA89881 | Жгут проводов | 1 | Center Harness | ||
| 8 | AA89873 | Жгут проводов | 1 | Draft Tube Harness |
Центральный жгут проводов, PTO
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA89881 | Жгут проводов | 1 | |||
| 2 | 57M11749 | Корпус электр. разъема | 1 | Inter Connector to Center Harness | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 3 | 57M8035 | Гайка | 2 | |||
| 4 | 57M9061 | Блок. устр. эл. разъема | 2 | |||
| 5 | 57M8981 | Корпус электр. разъема | 2 | Severe Service Vehicle Electrical Center 1 / 3 | ||
| 57M10400 | Вспом. электр. разъем | 2 | ||||
| 57M13473 | Вспом. электр. разъем | 2 | Cover | |||
| 6 | 57M8982 | Корпус электр. разъема | 2 | Severe Service Vehicle Electrical Center 2 / 4 | ||
| 57M10400 | Вспом. электр. разъем | 2 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M13473 | Вспом. электр. разъем | 2 | Cover | |||
| 7 | 57M10614 | Корпус электр. разъема | 1 | M50 Connection | ||
| 57M10613 | Корпус электр. разъема | 1 | ||||
| 8 | 57M13284 | Клемма электр. разъема | 1 | Ground | ||
| 57M13100 | Вспом. электр. разъем | 1 | ||||
| 9 | AZ50832 | Узел электрич. разъема | 1 | Alternator Connector | ||
| 57M9717 | Блок. устр. эл. разъема | 1 | ||||
| 57M7619 | Блок. устр. эл. разъема | 1 | ||||
| 10 | 57M13142 | Корпус электр. разъема | 1 | Inter Connector to Battery Harness | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M8035 | Гайка | 1 | ||||
| 57M9061 | Блок. устр. эл. разъема | 4 |

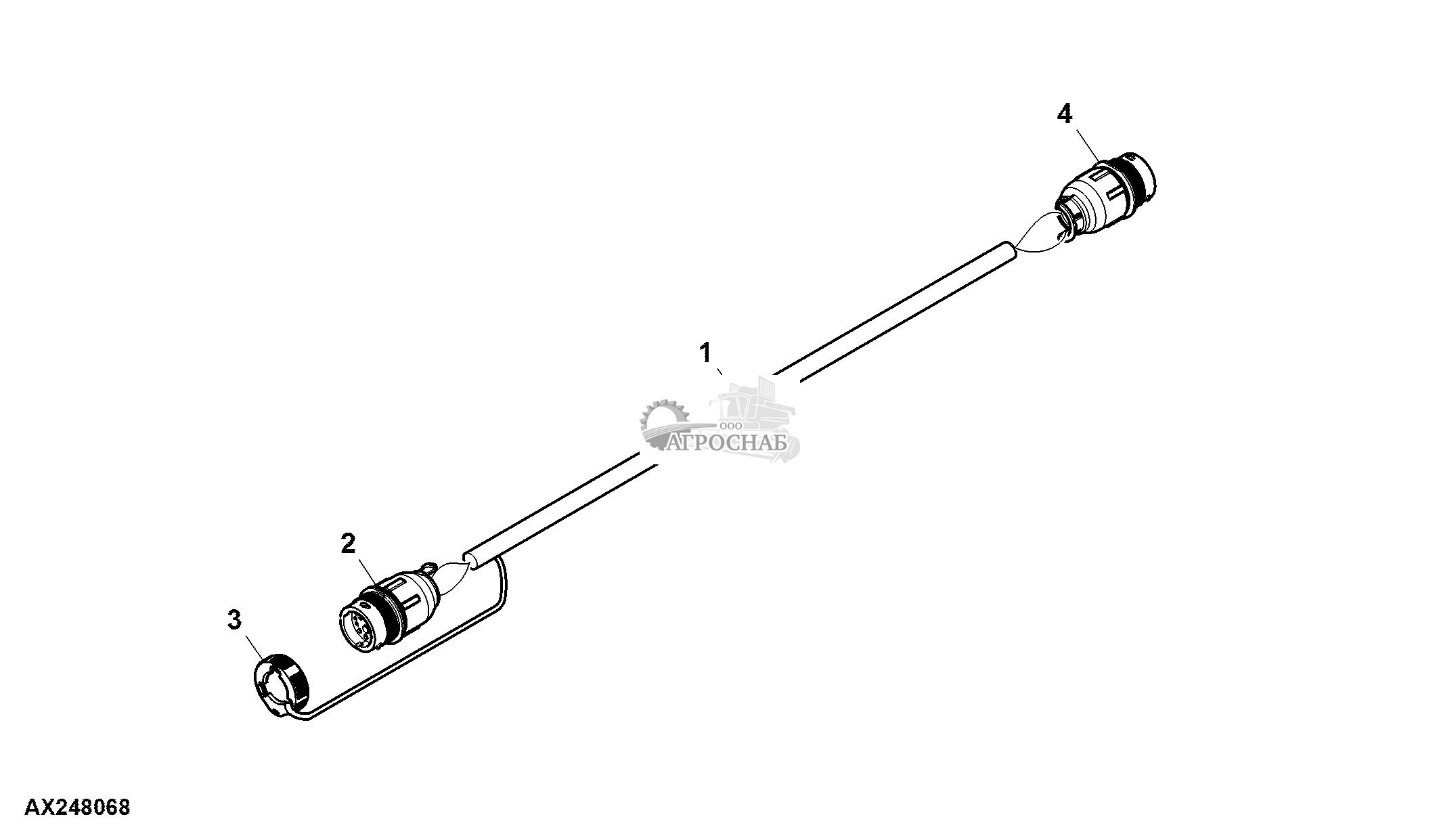

Жгут проводов тягового трубопровода, PTO
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA89873 | Жгут проводов | 1 | |||
| 2 | 57M13143 | Корпус электр. разъема | 1 | Inter Connector to Electric Power Generation, Left Wing | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 3 | 57M8015 | Узел электрич. разъема | 1 | Alternator Connector | ||
| 57M8016 | Блок. устр. эл. разъема | 1 | ||||
| 4 | 57M13142 | Корпус электр. разъема | 1 | Inter Connector to Electri c Power Generation, Tractor | ||
| 57M11899 | Вспом. электр. разъем | 1 | ||||
| 5 | AZ50832 | Узел электрич. разъема | 1 | Control | ||
| 57M9717 | Блок. устр. эл. разъема | 1 | ||||
| 57M7619 | Блок. устр. эл. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 6 | 57M8035 | Гайка | 1 | |||
| 7 | 57M9061 | Блок. устр. эл. разъема | 1 | |||
| 8 | 57M9033 | Корпус электр. разъема | 1 | Dust Cap | ||
| 57M7618 | Узел электрич. разъема | 1 | ||||
| 9 | 57M11394 | Вспом. электр. разъем | 1 | Dust Cap |

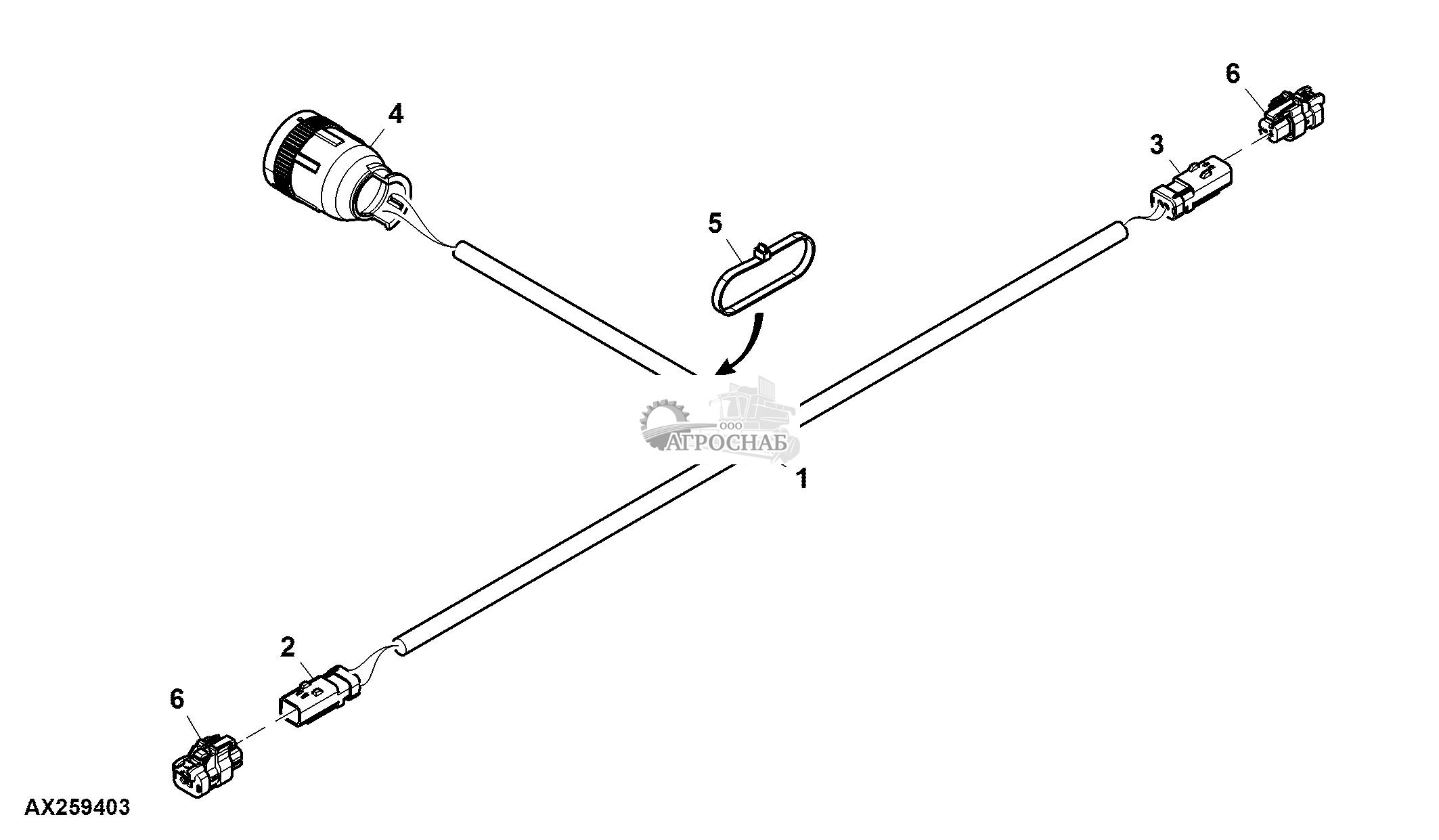

Удлинительный жгут проводов уступа
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA93654 | Жгут проводов | 1 | |||
| 2 | 57M11913 | Корпус электр. разъема | 1 | |||
| 57M11900 | Вспом. электр. разъем | 1 | ||||
| 57M8428 | Узел электрич. разъема | 1 | ||||
| 57M9062 | Блок. устр. эл. разъема | 1 | ||||
| 3 | 57M11789 | Корпус электр. разъема | 1 | |||
| 57M11900 | Вспом. электр. разъем | 1 |

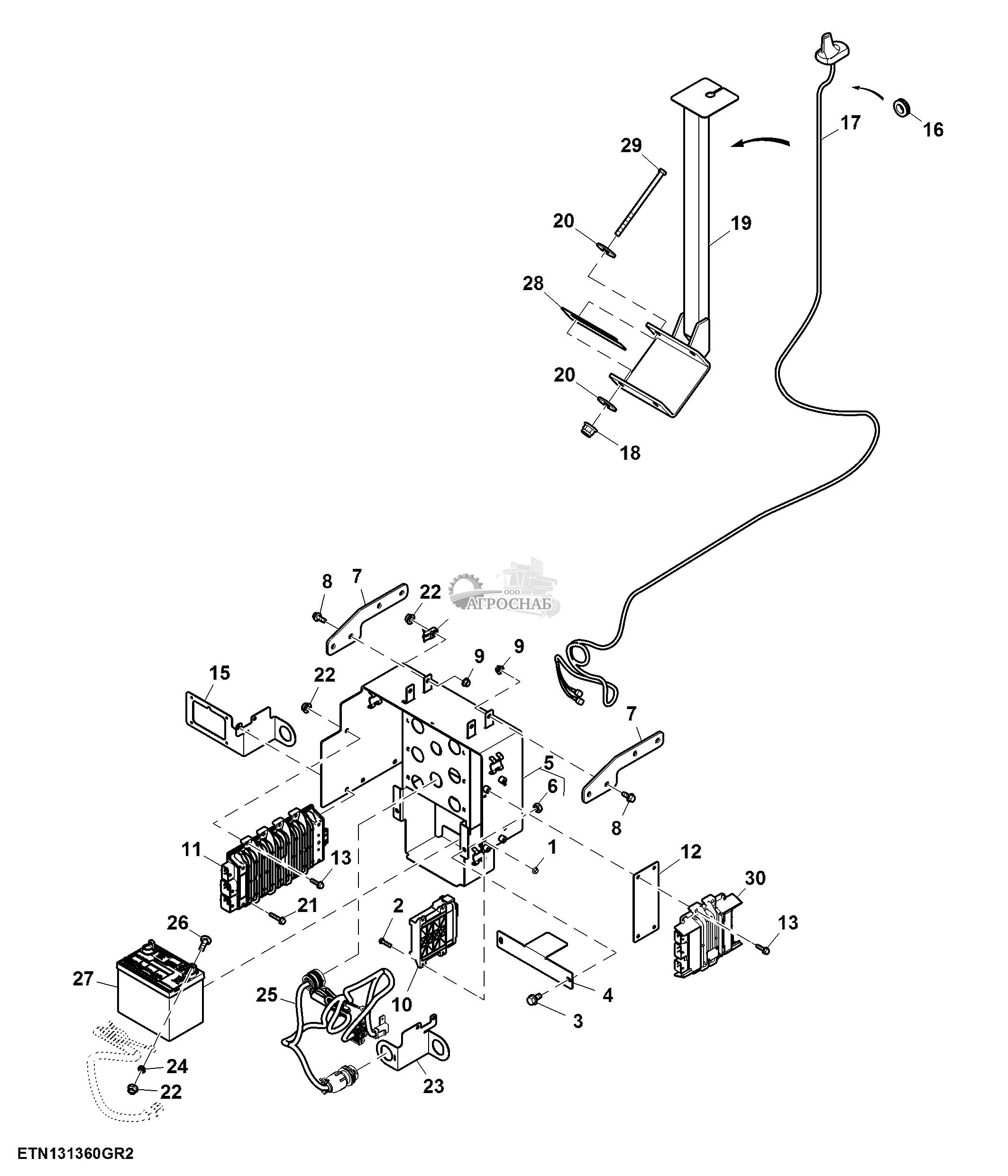

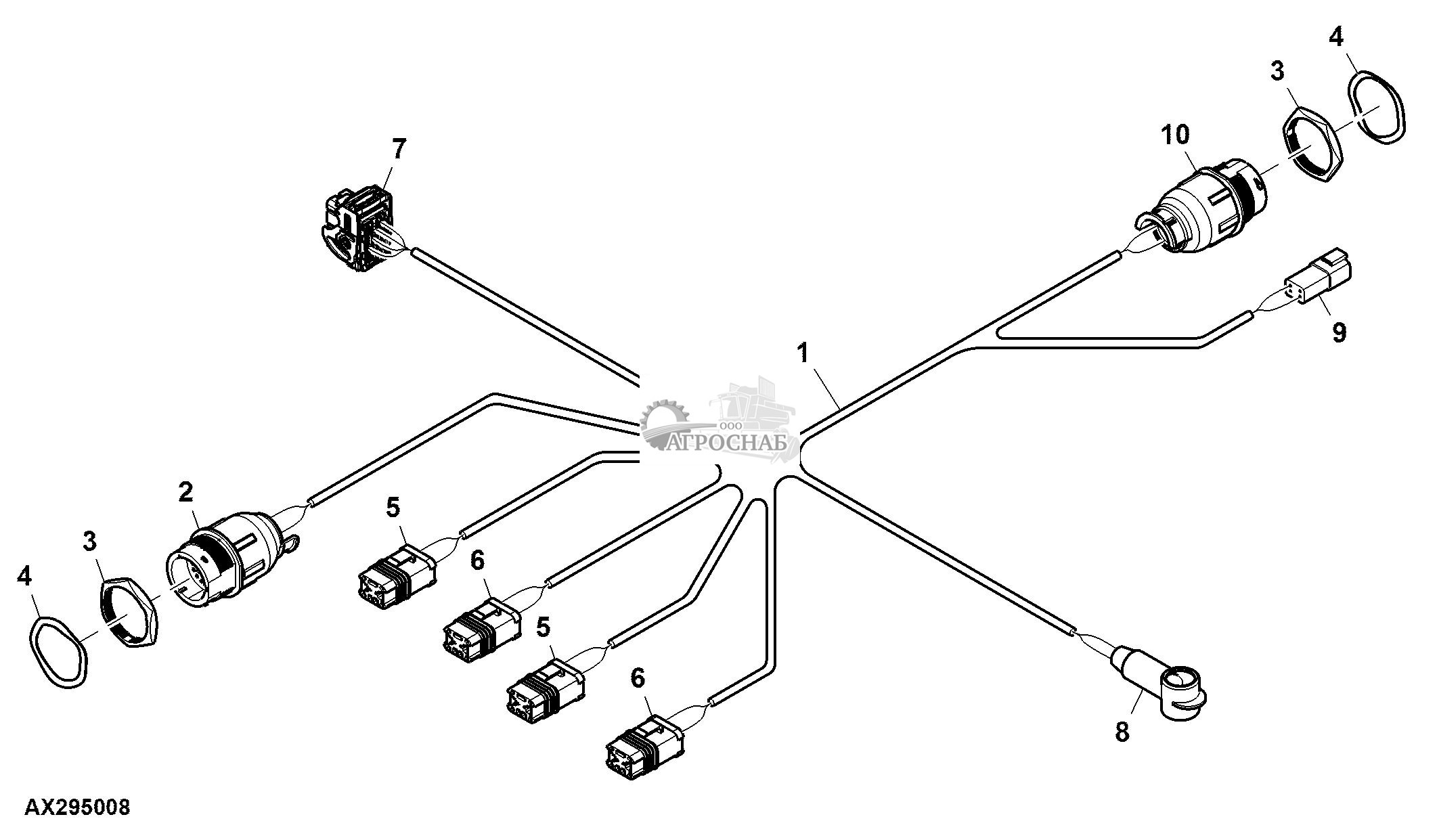

Антенна / электронный блок управления, модульный телематический шлюз ( - 775100)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7375 | Фланцевая гайка | 4 | M5 | ||
| 2 | 19M7373 | Винт с головкой | 4 | M5 X 20 | ||
| 3 | 19M7865 | Винт | 2 | M8 X 16 | ||
| 4 | A102225 | Пластина | 1 | |||
| 5 | AA85536 | Аккумуляторный ящик | 1 | |||
| 6 | 14M7233 | Сварочная гайка | 2 | M8 | ||
| 7 | A102466 | Пластина | 2 | |||
| 8 | 19M7785 | Винт | 8 | M10 X 25 | ||
| 9 | 14M7296 | Фланцевая гайка | 8 | M10 | ||
| 10 | PFA10595 | Многофункцион. контроллер | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | AA89690 | Электрон. блок управления | 1 | |||
| 12 | A103613 | Пластина | 1 | |||
| 13 | 19M7868 | Винт | 3 | M8 X 30 | ||
| 14 | H224072 | Скоба | 2 | |||
| 15 | A104161 | Кронштейн | 1 | |||
| 16 | U16949 | Уплотнение | 1 | |||
| 17 | PF81426 | Антенна | 1 | |||
| 18 | 14M7401 | Стопорная гайка | 2 | M12 | ||
| 19 | AA95529 | Мачта | 1 | SUB FOR AA82964 | ||
| 20 | 24M7180 | Шайба | 4 | 13 X 37 X 3 mm | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | 19M7798 | Винт | 4 | M8 X 40 | ||
| 22 | 14M7298 | Фланцевая гайка | 7 | M8 | ||
| 23 | A102226 | Кронштейн | 1 | |||
| 24 | 12H304 | Стопорная шайба | 2 | 3/8" | ||
| 25 | AA82870 | Жгут проводов | 1 | |||
| 26 | 03M7185 | Болт | 2 | M8 X 25 | ||
| 27 | TY25878 | Батарея сухой зарядки | 1 | |||
| 28 | ...... | Пластина | 1 | |||
| 29 | 19M7905 | Винт с головкой | 2 | M12 X 200 | ||
| 30 | PFA10481 | Электрон. блок управления | 1 | MTG Controller |

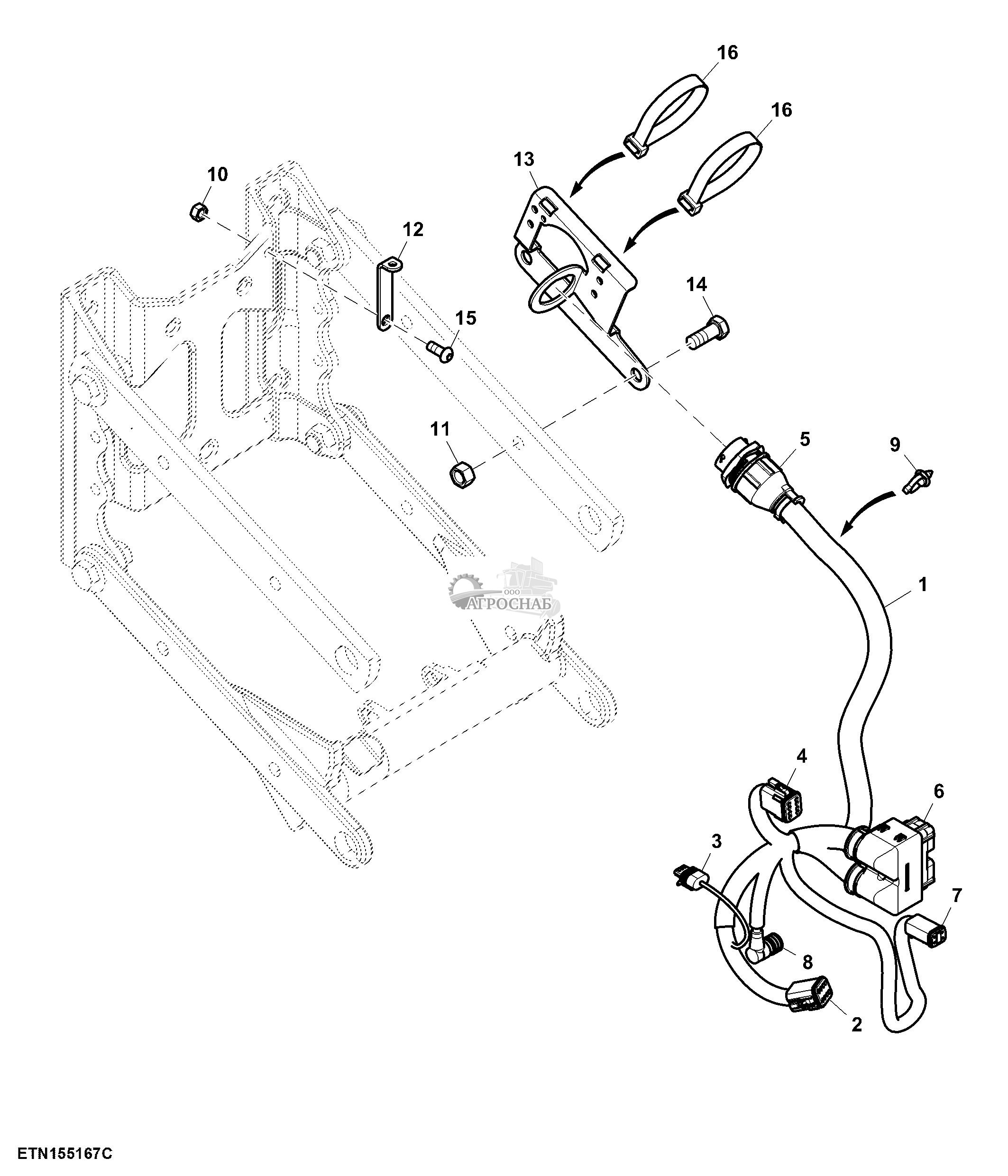

Антенна / электронный блок управления, модульный телематический шлюз (775101 - )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | H224072 | Скоба | 2 | |||
| 2 | 19M7785 | Винт | 8 | M10 X 25 | ||
| 3 | AA89690 | Электрон. блок управления | 1 | |||
| 4 | 19M7798 | Винт | 4 | M8 X 40 | ||
| 5 | 14M7401 | Стопорная гайка | 2 | M12 | ||
| 6 | U16949 | Уплотнение | 1 | |||
| 7 | 19M7905 | Винт с головкой | 2 | M12 X 200 | ||
| 8 | 19M7868 | Винт | 5 | M8 X 30 | ||
| 9 | A104161 | Кронштейн | 1 | |||
| 10 | 14M7298 | Фланцевая гайка | 5 | M8 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | A102466 | Пластина | 2 | |||
| 12 | 14M7296 | Фланцевая гайка | 8 | M10 | ||
| 13 | A103613 | Пластина | 1 | |||
| 14 | A102226 | Кронштейн | 1 | |||
| 15 | 24M7180 | Шайба | 4 | 13 X 37 X 3 mm | ||
| 16 | AA95529 | Мачта | 1 | |||
| 17 | AA92785 | Кронштейн | 1 | |||
| 18 | PFA10898 | Электрон. блок управления | 1 | |||
| 19 | PFA10882 | Антенна | 1 | |||
| 20 | AA92832 | Жгут проводов | 1 |

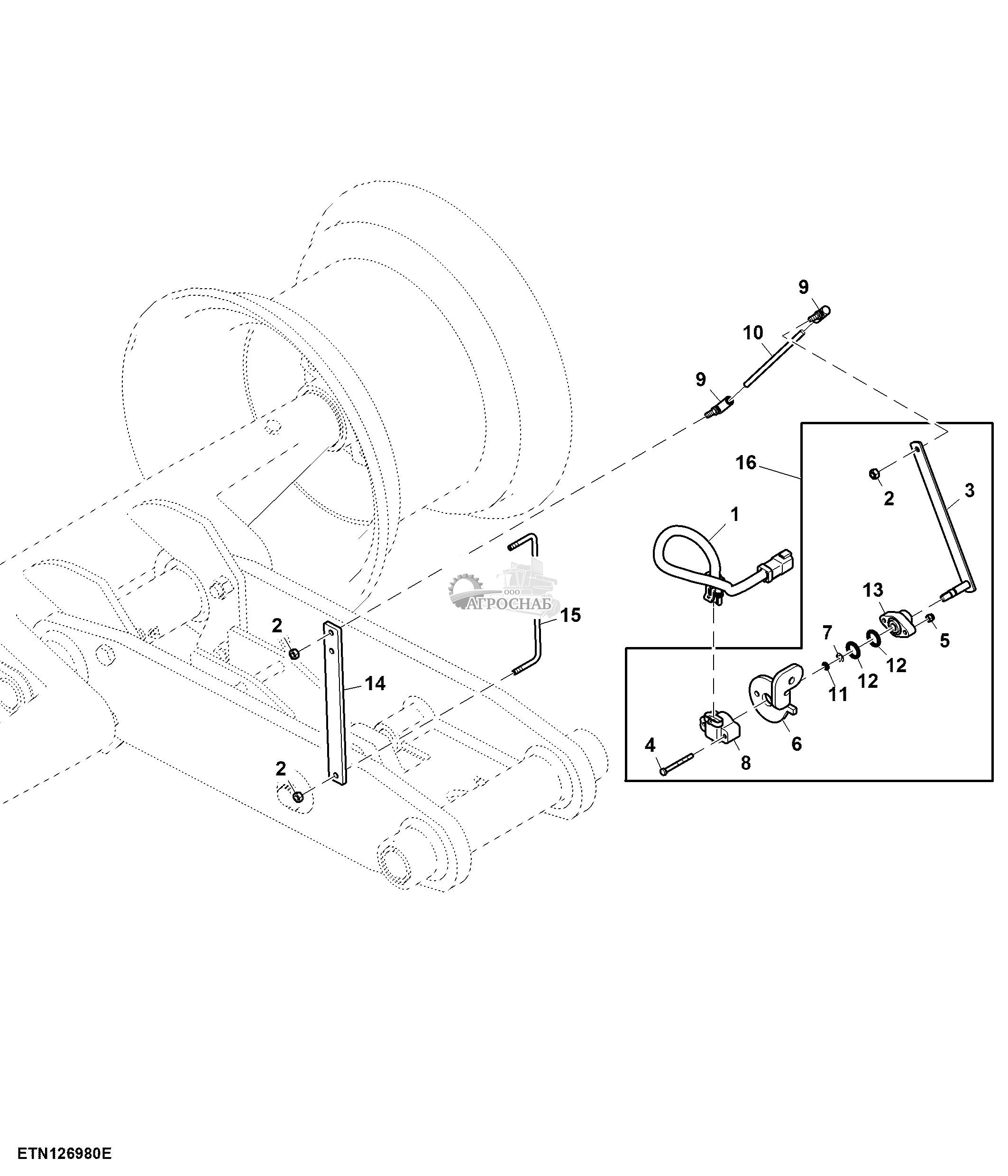

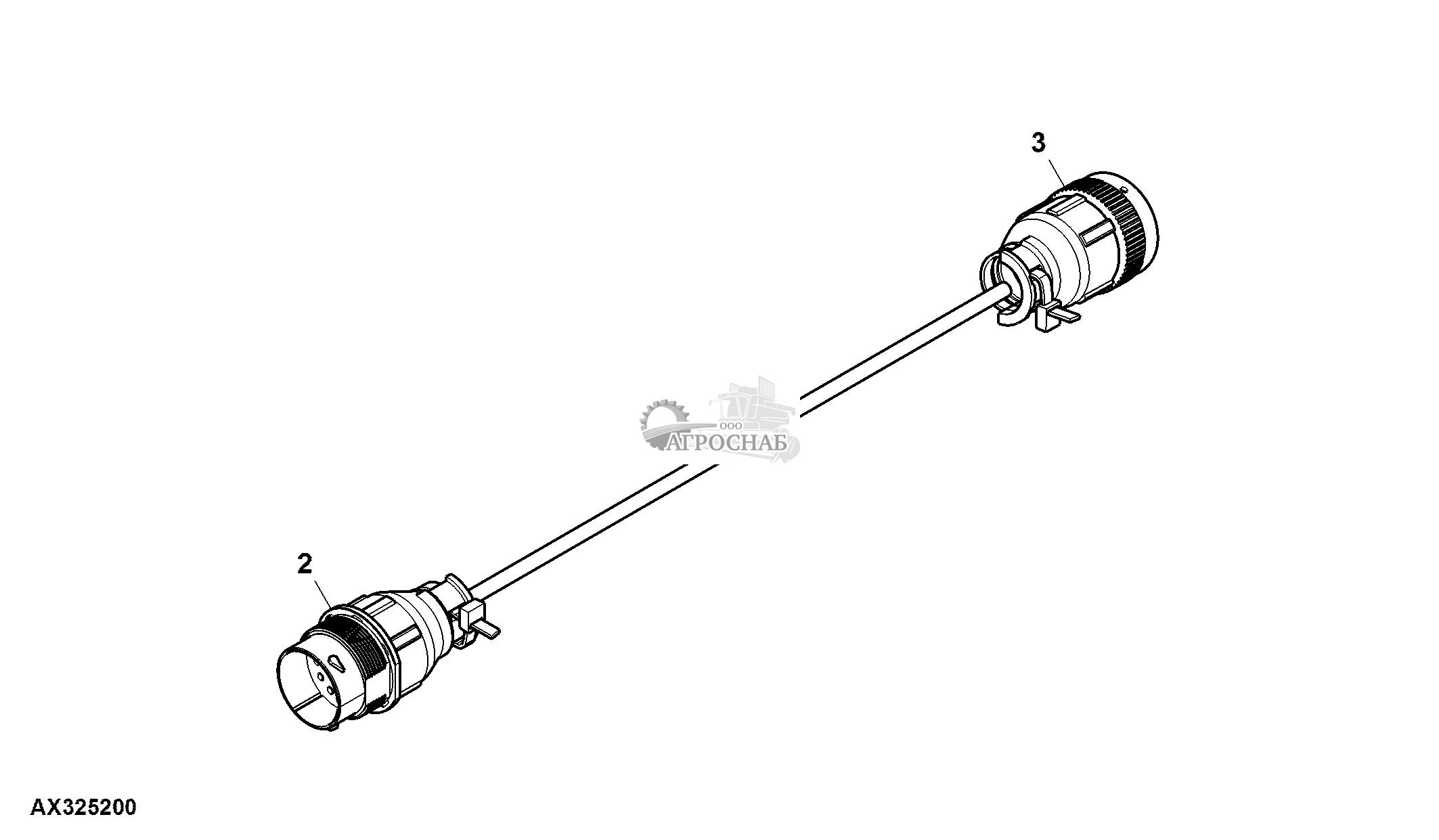

Переключатель высоты параллельного рычага
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AT157547 | Переключатель | 1 | Variable Rate and/or R owcommand (If Equipped) | ||
| 2 | A71505 | Кронштейн | 1 | |||
| 3 | 19M8600 | Винт с головкой | 1 | M10 X 50 | ||
| 4 | 24M7047 | Шайба | 1 | 13 X 24 X 2.500 mm | ||
| 5 | A31867 | Стопорная гайка | 1 |

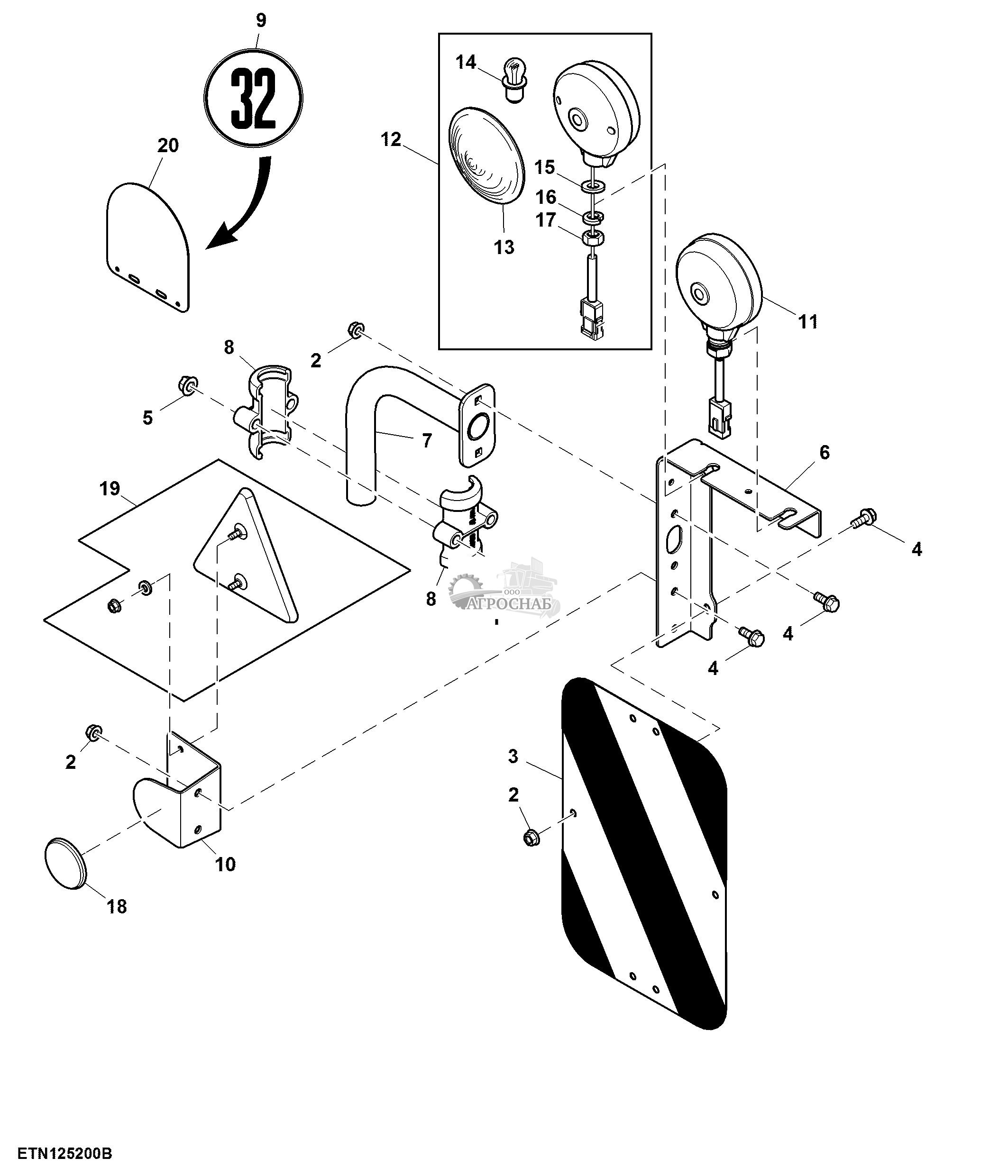

Сигнальные лампы (для Европы)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 19M7809 | Винт | 2 | M10 X 70 | ||
| 2 | 14M7298 | Фланцевая гайка | 7 | M8 | ||
| 3 | AA72461 | Знак | 1 | Signaling Panel | ||
| 4 | 19M7866 | Винт | 5 | M8 X 20 | ||
| 5 | 14M7296 | Фланцевая гайка | 2 | M10 | ||
| 6 | A88757 | Кронштейн | 1 | |||
| 7 | AA55682 | Кронштейн | 1 | |||
| 8 | HXE42115 | Корпус | 2 | |||
| 9 | A81666 | Знак ТТС | 1 | |||
| 10 | A90185 | Кронштейн | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | AA53957 | Прожектор | 1 | 12 V | ||
| 12 | AA56281 | Лампа | 1 | 12 V | ||
| 13 | A65218 | Линза | 1 | Amber | ||
| 14 | A75748 | Лампа накаливания | 2 | S8, ANSI 0199 | ||
| 15 | R69279 | Шайба | 1 | |||
| 16 | 12H292 | Стопорная шайба | 1 | 1/2" | ||
| 17 | 14H865 | Гайка | 1 | 1/2" | ||
| 18 | DC46555 | Отражатель | 2 | |||
| 19 | AZ13425 | Отражатель | 2 | |||
| 20 | A88753 | Пластина | 1 |

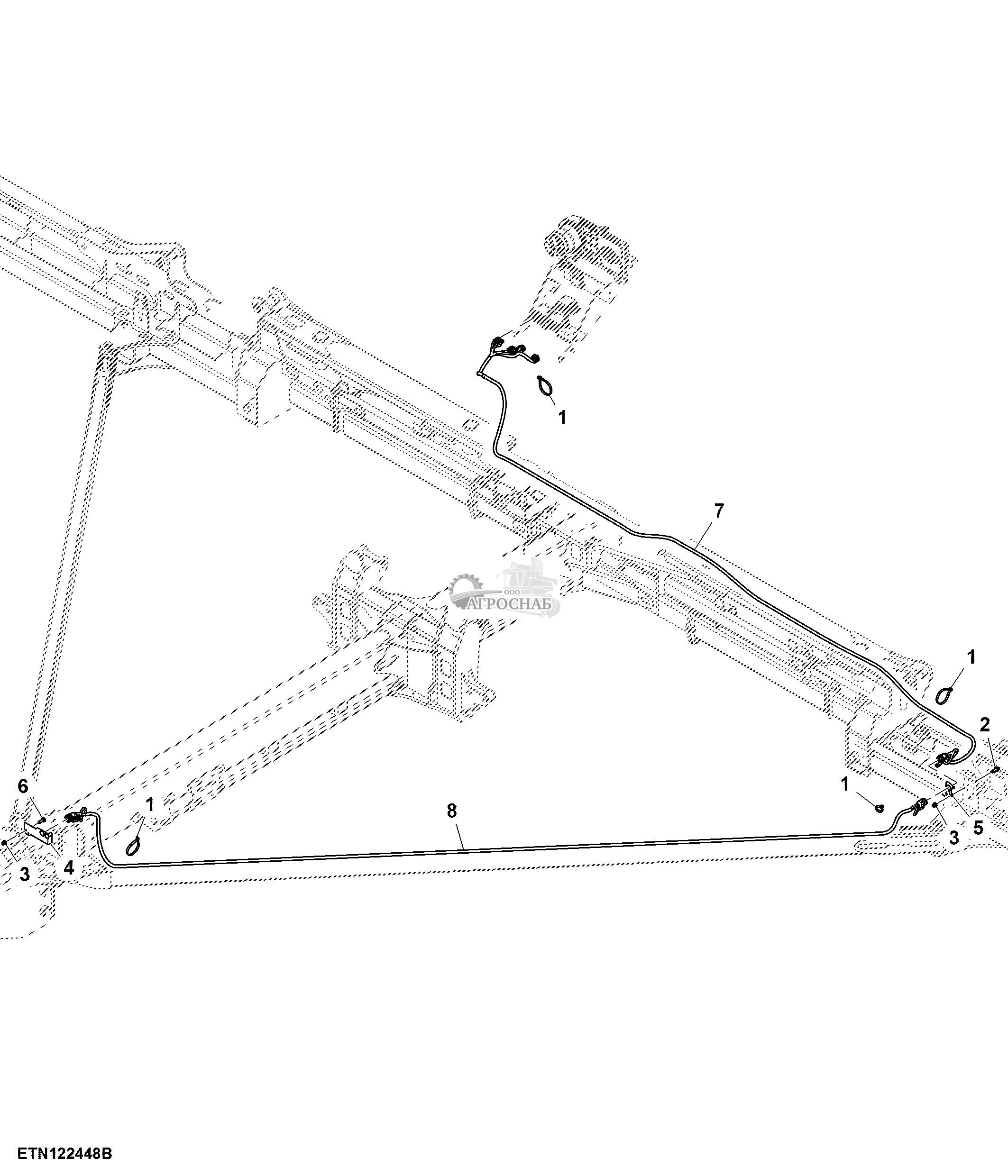

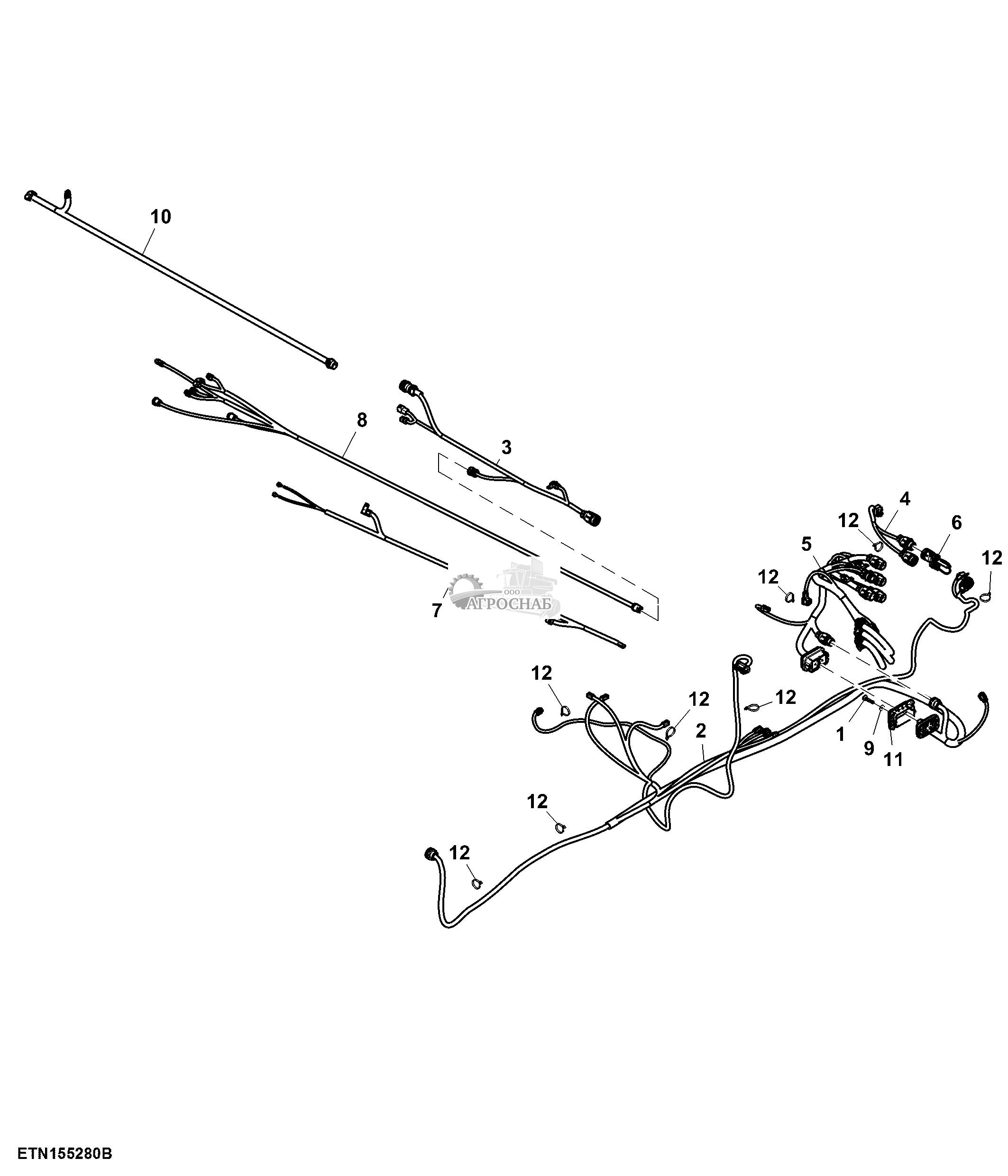

Жгут проводов заднего освещения прицепного оборудования (для Европы)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 57M9786 | Корпус электр. разъема | 1 | Drawn Harness | ||
| 2 | R78054 | Узел электрич. разъема | 1 | Red Light | ||
| 3 | RE12363 | Клемма электр. разъема | 1 | Amber Light | ||
| 4 | AA77627 | Жгут проводов | 1 | |||
| 5 | RE258807 | Обвязной хомут | 1 |

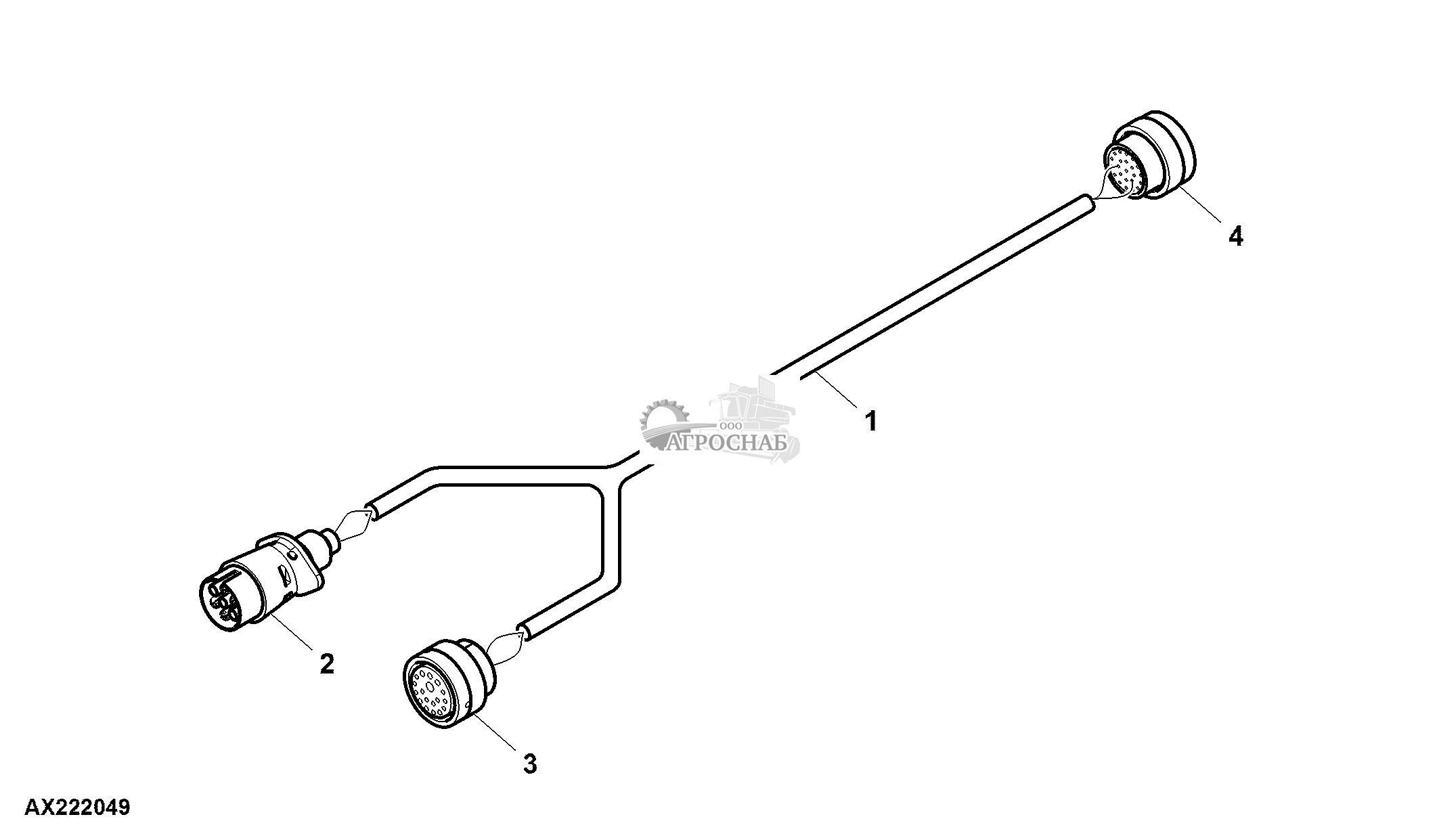

Frame Tether Harness (For Europe)(Тросовая Рама Проводов Для Европы)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA84162 | Жгут проводов | 1 | |||
| 2 | 57M10664 | Корпус электр. разъема | 1 | Trailer Europe | ||
| 3 | 57M8006 | Узел электрич. разъема | 1 | Frame Control | ||
| 57M7546 | Клемма электр. разъема | 1 | ||||
| 57M10916 | Клемма электр. разъема | 1 | ||||
| N282070 | Клемма электр. разъема | 1 | ||||
| R78069 | Пробка пол. эл. разъема | 1 | ||||
| 57M12368 | Вспом. электр. разъем | 1 | ||||
| 4 | AE46312 | Клемма электр. разъема | 1 | RH, Draft Tube | ||
| 57M7546 | Клемма электр. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M12368 | Вспом. электр. разъем | 1 | ||||
| N282070 | Клемма электр. разъема | 1 | ||||
| R78069 | Пробка пол. эл. разъема | 1 |

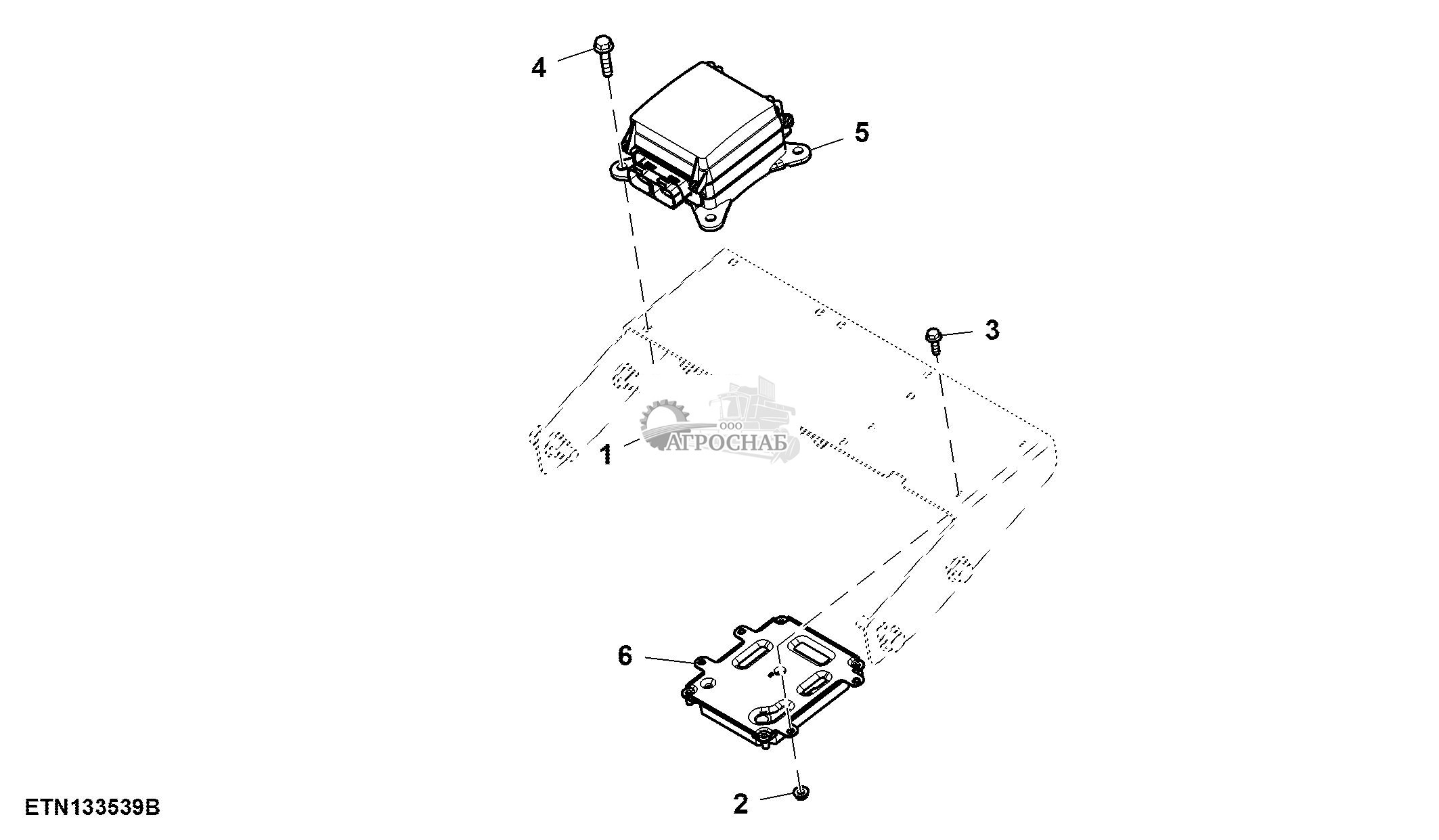

Контроллер машины / коммутационно-распределительный центр, PTO
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7298 | Фланцевая гайка | 4 | M8 | ||
| 2 | 14M7303 | Фланцевая гайка | 4 | M6 | ||
| 3 | 19M7862 | Винт | 4 | M6 X 20 | ||
| 4 | 19M7897 | Винт | 4 | M8 X 35 | ||
| 5 | AA80783 | Коробка плавких предохр. | 1 | 30A | ||
| 6 | LVA18219 | Контроллер машины | 1 |
Комплект для самостоятельной установки, монтажный кронштейн генератора PTO, 8R и 8RT
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | BA32981 | Комплект кронштейна | 1 |

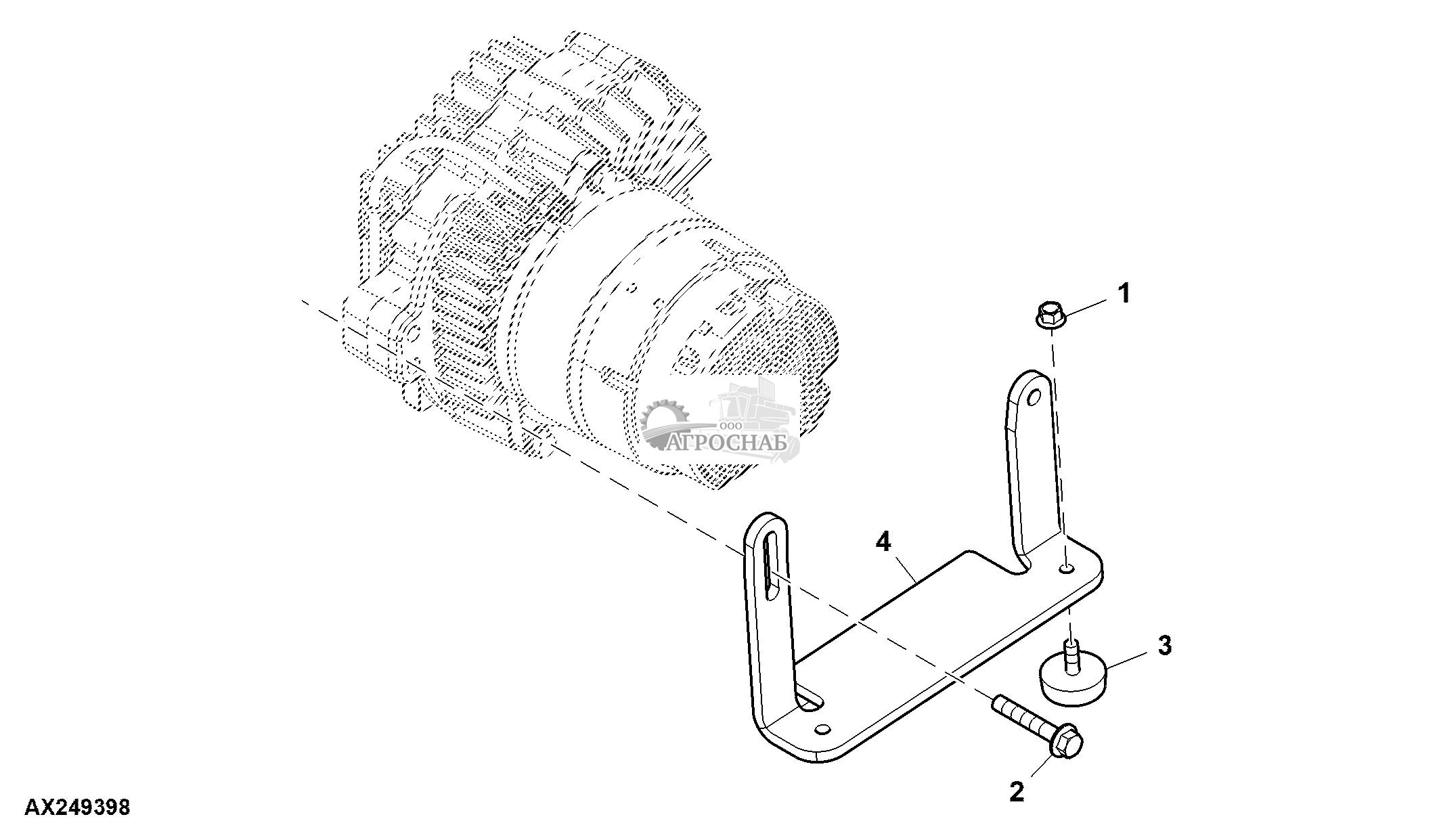

Крепление генератора PTO, 8R и 8RT
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7518 | Фланцевая гайка | 2 | M10 | ||
| 2 | 19M7817 | Винт | 2 | M12 X 70 | ||
| 3 | AZ57793 | Резиновая прокладка | 2 | |||
| 4 | R552605 | Кронштейн | 1 | PTO Alternator Drive; 8R | ||
| R552606 | Кронштейн | 1 | PTO Alternator Drive; 8RT |
